我國在研發新一代低壓斷路器的過程中，也充分利用了相關的建模仿真技術，提高了設計的科學性、準確性，并有效地解決了產品設計過程中的技術難題，如雙斷點MCCB中雙斷點觸頭接觸平衡與觸頭斥開后可靠卡住機構設計、操作機構疲勞壽命提升、可調磁脫扣器反力彈簧參數設計等問題。

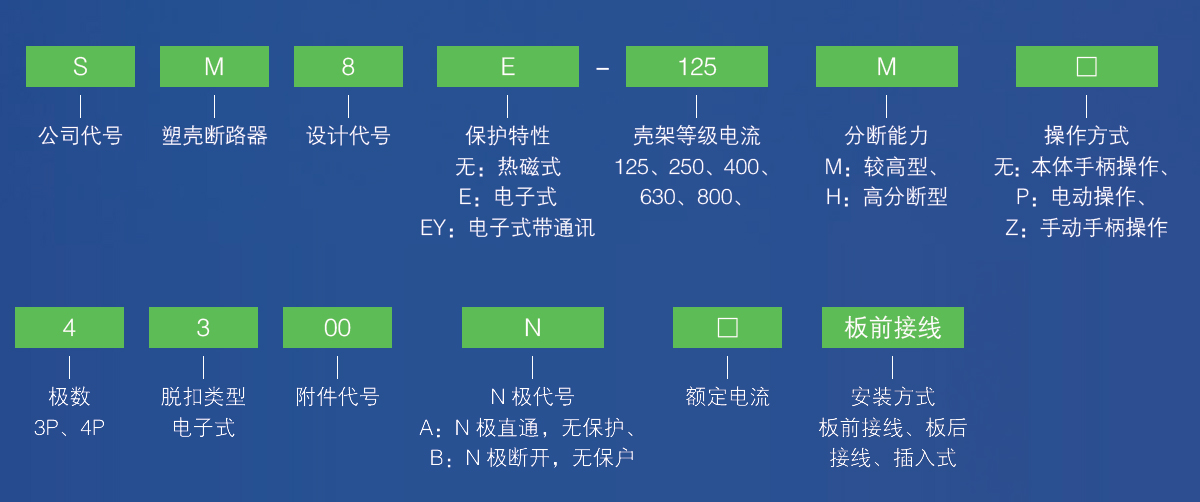

型號含義

功能特點

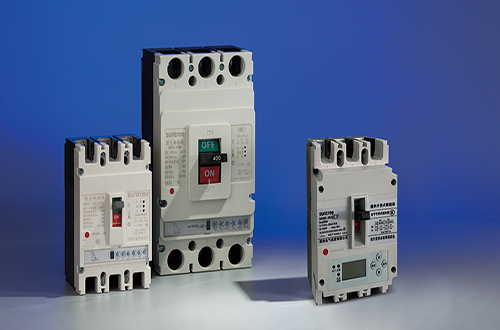

SM8E 系列塑料外殼式斷路器，是本公司采用國際先進技術設計，開發的新型斷路器之一。
該斷路器額定絕緣電壓至1000V，適用于交流50Hz/60Hz，額定工作電壓至AC690V 以下，額定工作電流至800A 的配電線路路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。該斷路器具有體積小、分?jǐn)喔摺w弧短( 或無飛弧) 等特點，瞬時、延時、電流可調，可垂直安裝亦可水平安裝，具有隔離功能。斷路器可帶報警觸頭、分勵脫扣、欠電壓脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機構等附件，并可采用板前、板后和插入式等多種接線方式SM8E 電子式剩余電流動作斷路器亦可帶液晶屏能直觀顯示電壓、電流、故障記憶等參數本產品符合GB/T14048.2、IEC6047-2 標準，產品獲得CCC 認證。通過國家電網江蘇電科院驗收測試。

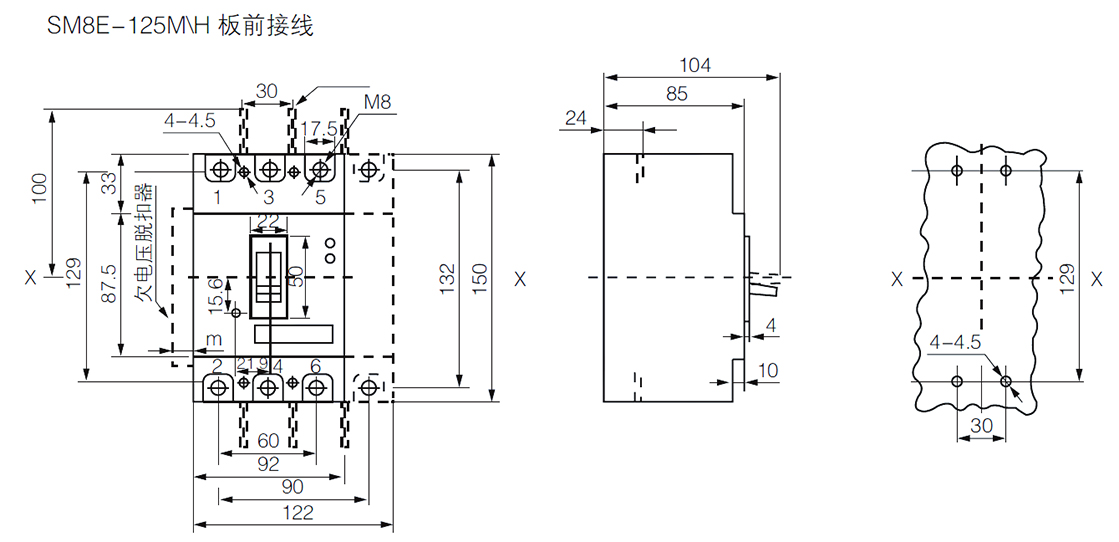

外形及安裝尺寸（單位mm）

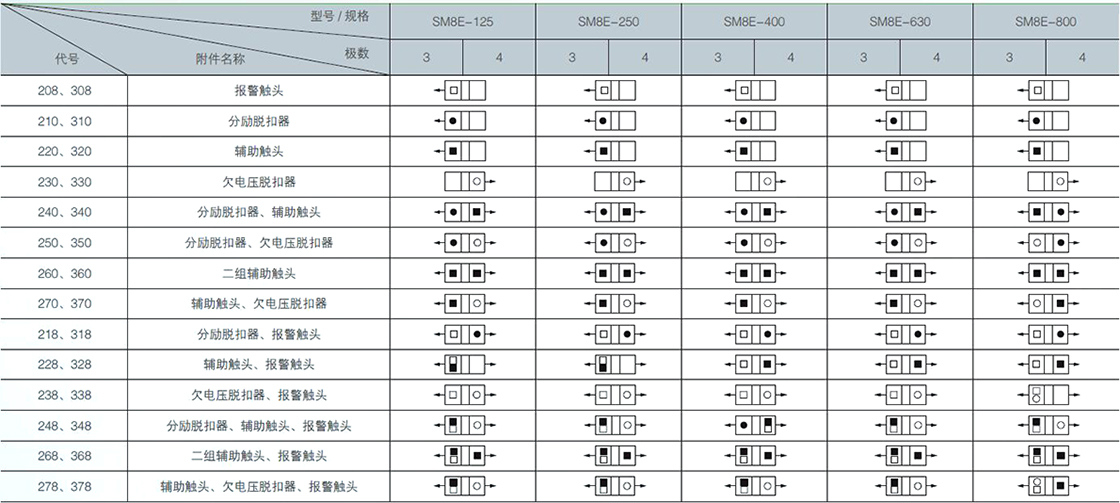

塑殼脫扣器方式及內部附件
