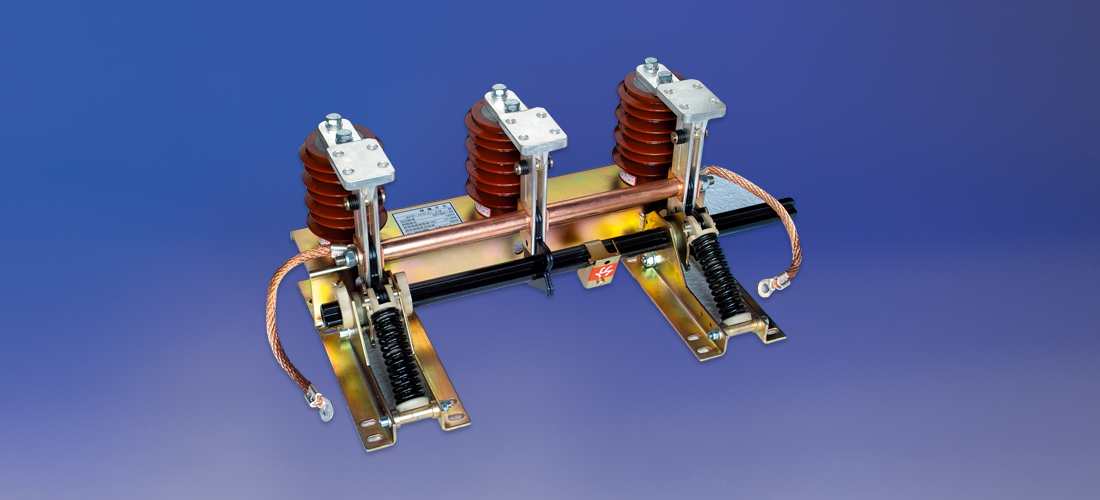

概述
JN15-12/31.5系列戶內高壓接地開關是集國內外、接地開關最新技術而開發的種具有先進水平的產品。經全面考核，其性能符合GB1985-89《交流高壓隔離開關和接地開關》IEC129的要求，適用于12千伏及以下交流50Hz的電力系統中，可與各種型號高壓開關柜配套使用，作為接地保護用。

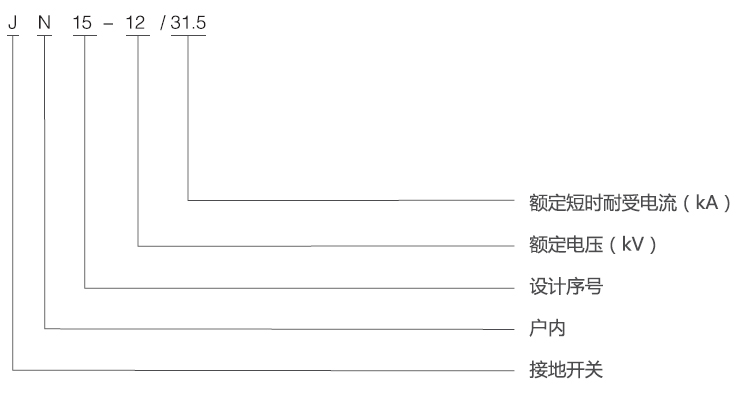

型號含義
主要技術參數
|
項目
|
單位
|
數據
|
|
額定電壓
|
kV
|
12
|
|
額定短時耐受電流
|
kA
|
31.5
|
|
額定短路持續時間
|
s
|
4
|
|
額定短路關合電流
|
kA
|
80
|
|
額定定峰值耐受電流
|
kA
|
80
|
|
額定絕緣水平
|
1min 工作耐受頻壓
|
kV
|
相對地及相間
|
42
|
|
雷電沖擊耐受電壓
|
75
|

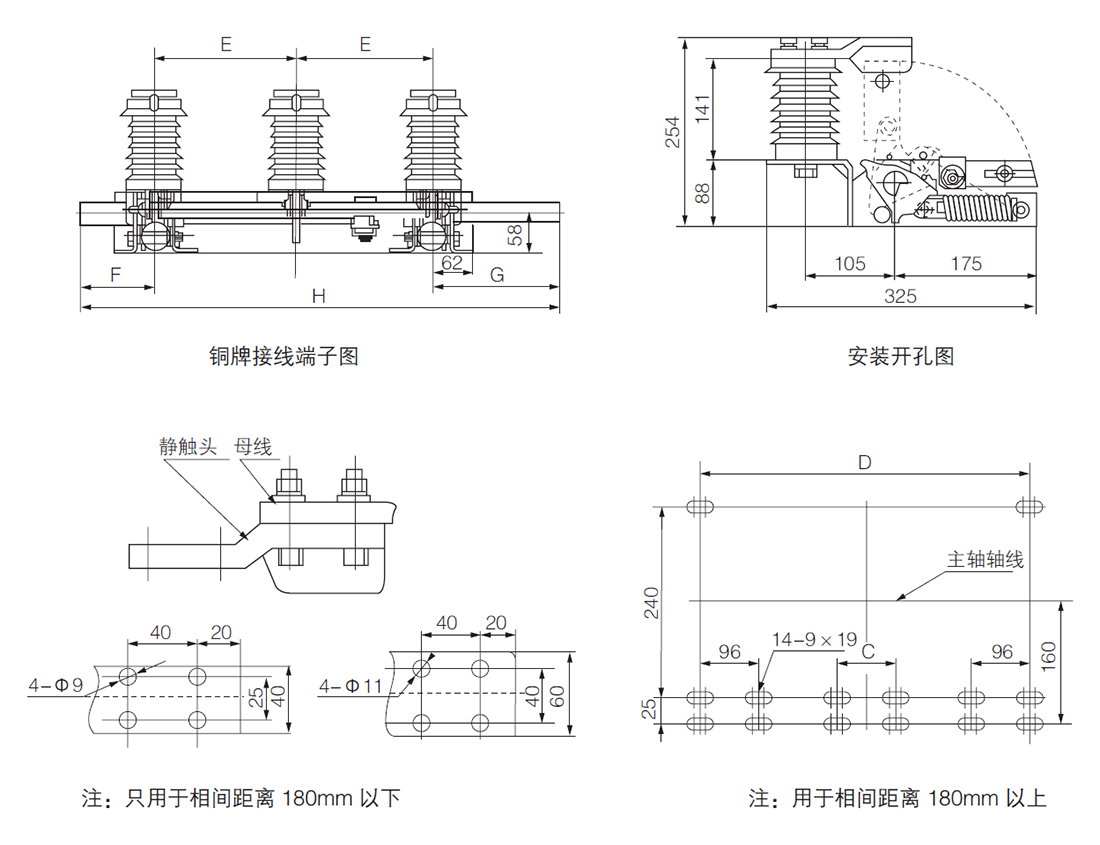

結構安裝示意圖
| 型號 |
E |
F |
G |
H |
D |
C |
| JN15-12/31.5-165 |
165 |
75 |
160 |
565 |
426 |
- |
| JN15-12/31.5-180 |
180 |
75 |
160 |
595 |
456 |
- |
| JN15-12/31.5-200 |
200 |
75 |
160 |
635 |
495 |
96 |
| JN15-12/31.5-210 |
210 |
75 |
160 |
655 |
516 |
96 |
| JN15-12/31.5-220 |
220 |
75 |
160 |
675 |
536 |
96 |
| JN15-12/31.5-230 |
230 |
75 |
160 |
695 |
556 |
96 |
| JN15-12/31.5-250 |
250 |
75 |
160 |
735 |
596 |
96 |
| JN15-12/31.5-275 |
275 |
75 |
185 |
810 |
646 |
96 |
