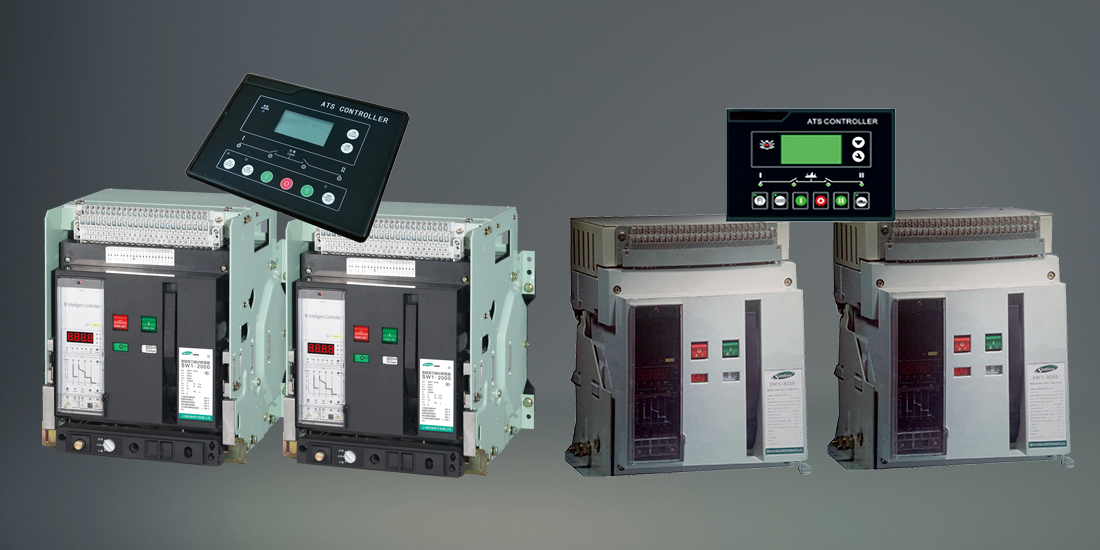

雙電源自動切換控制器是一種具有可編程功能、自動化測量、LCD 顯示、數字通訊為一體的智能雙電源切換系統。尤其是與低壓空氣斷路器配套使用后可提供更高的分斷故障電流的能力，特別適合于兩路低壓進線側的自動轉換和保護：由于其卓越的性能和完善的功能，使得它在兩路低壓空氣斷路器的切換中發揮越來越廣泛應用。
該產品具有結構緊湊、電路先進、接線簡單，可靠性高，可廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調試系統。

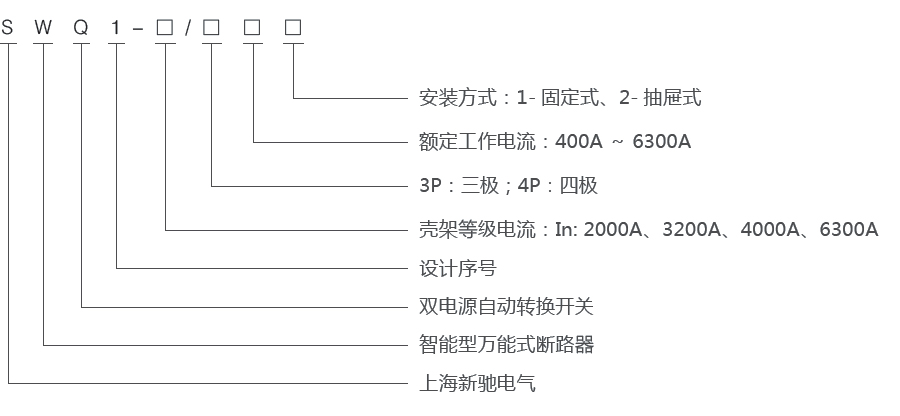

型號及含義

產品特征

■ 用于兩路市電、兩路發電或一路市電一路發電自動切換，尤其適合兩路低壓空氣斷路器的切換；
■ 時刻監視兩路三相電壓，三相電流、頻率、功率等參數，對出現的電壓異常（如失壓、過壓、 欠壓、缺相）做出準確的判斷并輸出無源控制開關量；
■ 設有自動、手動狀態切換功能，在手動方式下，可按手動鍵實現開關分合閘；自動狀態下，任一路出現電壓異常時，若另一路電壓正常，則自動切換到另一路；
■ 采用輸入口令，防止非專業人員誤操作；
■ 供電方式可設定為一路優先、二路優先或無優先；同時具有自動啟動油機功能；
■ 漢顯兩路三相電參數及開關狀態（顯示電流及功率需外接電流互感器）；具有記憶、儲存和歷史記錄查詢功能；
■ 控制器同時具有RS-232C 和RS-485 通訊接口，應用ModBus通訊規約，可在控制器及監控中心更改各參數，設置采用漢顯及數字化調整（連續可調），同時記憶在內部FLASH 存儲器內，在系統掉電時也不會丟失；
■ 可實現多臺聯網集中控制（一臺上位機最多可控制254 臺）；
■ 具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；
■ 模塊化結構設計，阻燃ABS 塑料外殼，嵌入式安裝方式，插拔式接線端子，結構緊湊，安裝維護十分方便。

主要技術參數

電源	直流輸入	9 - 35V（需要油機起動信號時接入）
	交流輸入	取自一二路A、N 相電壓，只要其中一路有電，即可工作，單相電壓>180V。( 該系統要求N)
	交流輸入電壓	220V +15%( 單相) ／ 380 +15%（三相）50Hz
	輸入三相電流	0-5A（額定）
通訊	串行口	RS232C（標準）/RS485
	通訊規約	Modbus
	波特率	1200/2400/4800/9600/1 9200
	校驗位	無
	地址	1-254
