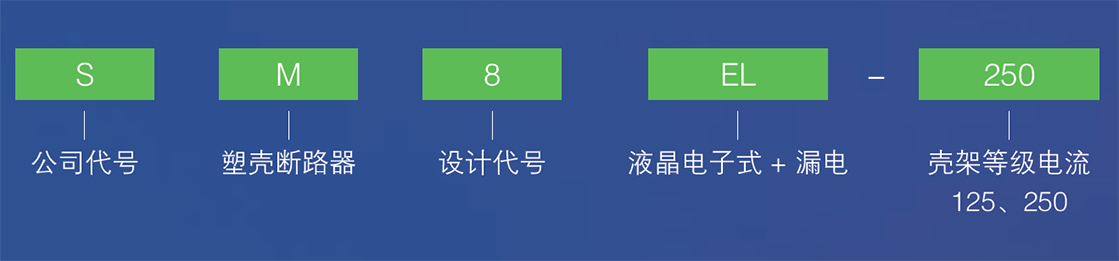

型號含義
技術參數
|
型號
|
SM8EL-125
|
SMEL-250
|
|
極數
|
3P+N
|
|
殼架電流
|
125
|
250
|
|
額定工作電壓Ue（V）
|
AC415 50HZ
|
|
額定絕緣電壓Ui（V）
|
AC1000
|
|
額定沖擊耐受電壓Uimp（kV）
|
12
|
|
飛弧距離
|
≥ 50
|
|
分斷類型
|
M
|
H
|
M
|
H
|
|
極限短路分斷能力Icu（KA）
|
50
|
85
|
50
|
85
|
|
運行短路分斷能力Ics（KA）
|
35
|
50
|
35
|
50
|
|
使用類別
|
A
|
A
|
|
額定短時耐受電流Icw（kA/s）
|
3/1S
|
3/1S
|
|
額定剩余短路接通（分斷）能力Icm（KA）
|
25%icu
|
剩余電流動作特性AC 型
|
AC 型
|
|
額定剩余動作電流I △ n
|
30-1000mA( 可調)
|
|
操作性能（次）
|
通電
|
1500
|
1500
|
|
不通電
|
8500
|
7000
|
|
總次數
|
10000
|
8000
|
|
過壓保護值（V）
|
設置值（253~286）±5%
|
|
欠壓保護值（V）
|
設置值（154~187）±5%
|
|
延遲時間
|
≤ 40mS
|
|
通訊延遲時間
|
≤ 200mS
|
|
閉鎖時間
|
10s-250s
|

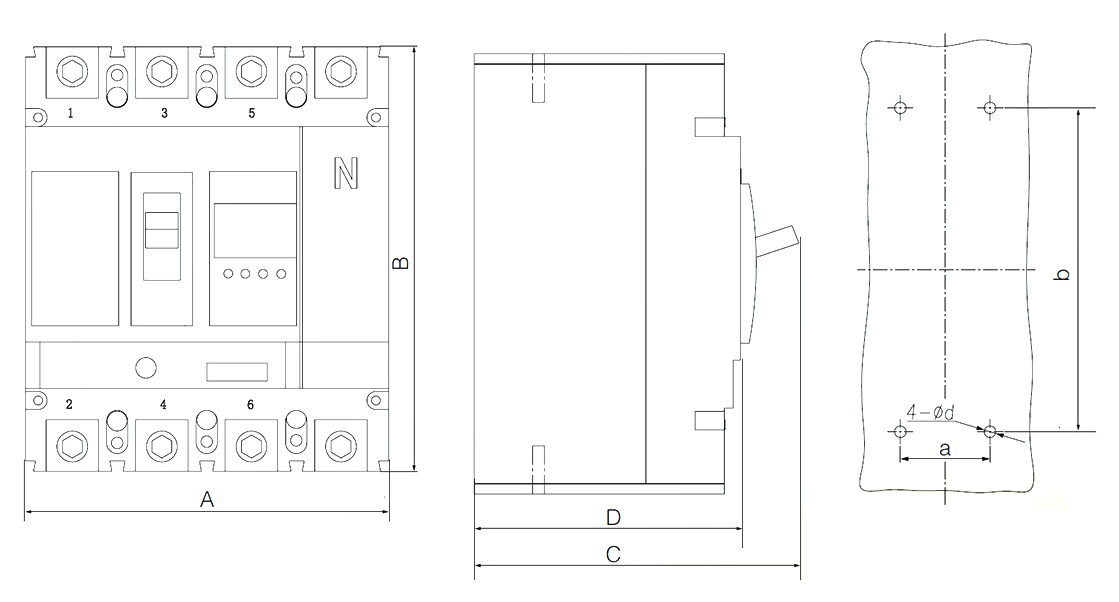

外形及安裝尺寸（單位mm）
|
型號
|
極數
|
外形尺寸
|
安裝尺寸
|
|
A
|
B
|
C
|
D
|
a
|
b
|
Φd
|
|
SM8EL-125
|
3+N
|
142
|
165
|
125
|
105
|
70
|
126
|
4.5
|
|
SM8EL-250
|
3+N
|
142
|
165
|
125
|
105
|
70
|
126
|
4.5
|
功能特點

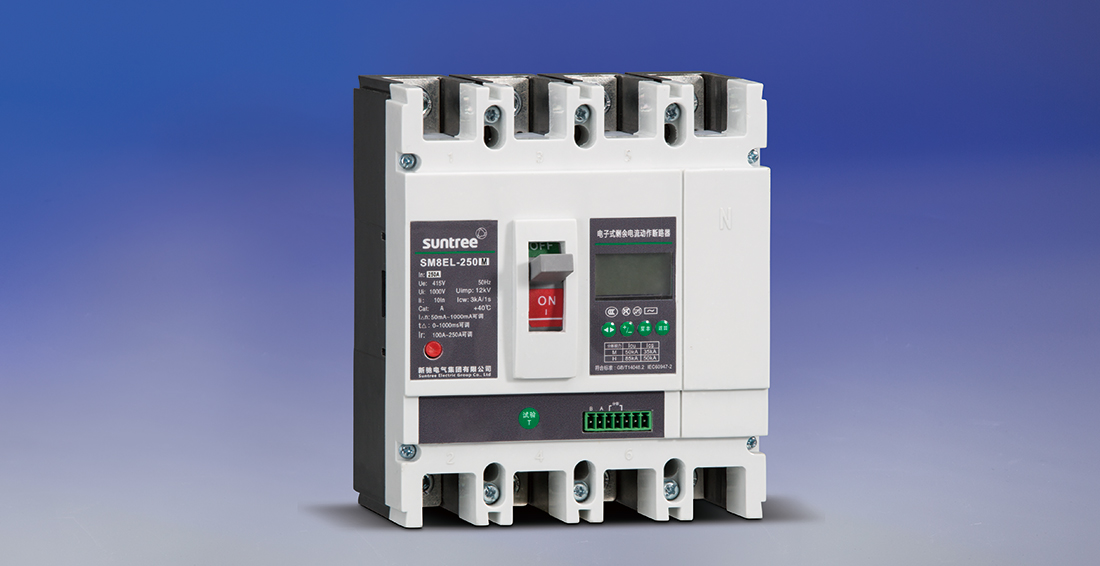

SM8EL 系列剩余電流動作斷路器，適用于三相四線制輔助電源供電的環境中。其額定絕緣電壓為1000V，適用于交流50Hz，額定工作電壓至690V，額定電流至800A 的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過電壓保護，欠電壓保護，缺相保護，過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠電壓保護功能、漏電跳閘保護功能，能保護線路和電源設備不受損壞。
該斷路器保護特性完善，精度高，可實現遠程數據采集（RS485 通訊），采用液晶屏能直觀顯示電壓、電流、漏電，故障記憶等參數。
SM8EL 電子式剩余電流動作斷路器可帶漏電報警不脫扣功能，對特殊行業有效避免，因漏電故障跳閘斷電造成重大損失，本產品可垂直安裝亦可水平安裝，具有隔離功能。
產品符合標準：GB 14048.2，DL/T 2018 塑殼斷路器通信規約，產品獲得CCC 認證。
