產品概述
SHLX 光伏并網箱是適用于光伏組串式發電系統中，承接組串式逆變器與電網系統的重要電源保護部分，電路保護部分采用光伏并網斷路器
與拉環式隔離開關，并采用二級防雷保護，防護等級與組串式逆變器同級為65，達到室外安裝的要求，滿足，、防紫外線，防鹽霧腐
蝕等。此產品內部結構簡潔明了，布線整齊合理?？煽啃愿?，維護簡單。戶外壁掛式安裝，能適應各種惡劣環境。除了標準材質和尺寸外，可按

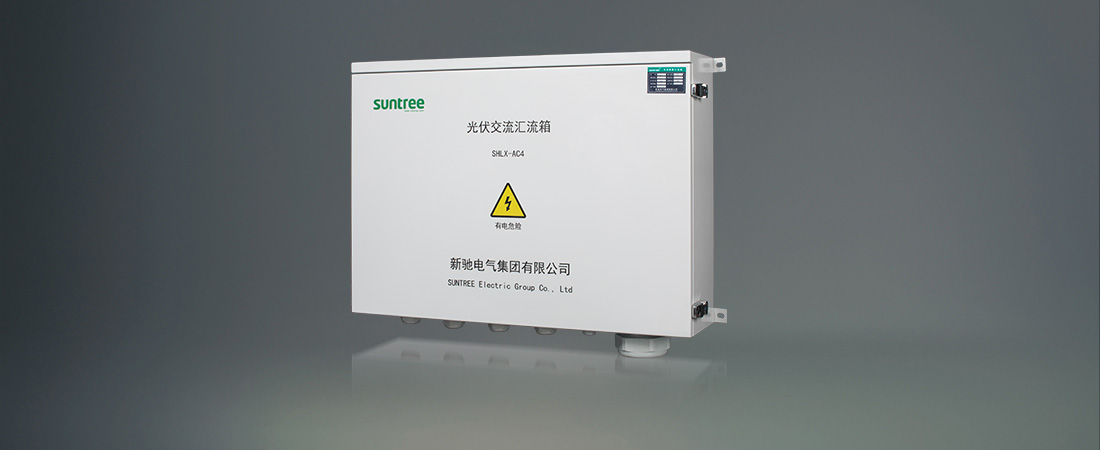

用戶要求定制。SHLX-AC 光伏交流匯流箱是適用于光伏組串式發電系統中，承接組串式逆變器與交流配電柜或升壓變壓器的重要組成部分，此匯流箱的進線采用斷路器輸入，輸出采用斷路器或負荷隔離開關，母線匯
流后采用二級防雷保護，系統額定電壓最高為 AC690V，防護等級與組串式逆變器同級為 65，達到室外安裝的要求，滿足，、防紫外線，防鹽霧腐蝕等。
該產品大大簡化了組串式逆變器與交流配電柜或升壓變壓器之間的接線，此產品內部結構簡潔明了，布線整齊合理?？煽啃愿?，維護簡單。戶外壁掛式安裝，能適應各種惡劣環境。除了標準材質和尺寸外，
可按用戶要求定制。
電氣技術參數
|
產品型號
|
SHLX-AC4
|
SHLX-AC6
|
SHLX-AC8
|
|
輸入路數
|
1~4
|
5~6
|
7~8
|
|
最高輸入電壓
|
AC690
|
|
每路輸入電流
|
0~100A
|
|
最高輸出電流
|
250A
|
400A
|
630A
|
|
額定工作電壓Un
|
480VAC
|
|
電壓保護水平Up
|
≤3.2kV
|
|
標稱通流容量In（8/20μs）
|
20kA（可根據客戶要求選配）
|
|
|
|
最大通流容量Imax（8/20μs）
|
40kA（可根據客戶要求選配）
|
|
響應時間
|
<25ns
|
|
溫濕度
|
工作溫度：-40~+85℃，濕度95%，無凝露、無腐蝕性氣體場所
|
|
海拔
|
≤4000m
|
|
箱體材質
|
熱鍍鋅鋼板/不銹鋼/冷軋鋼板/工程塑料
|
|
箱體防護等級
|
65
|
|
電纜接頭防護等級
|
66
|
|
體積（寬×高×深）
|
800mm×600mm×200mm
|
800mm×800mm×200mm
|
800mm×1000mm×200mm
|
功能特點
● 交流匯流箱防護等級達到 65，能滿足室外安裝要求的壁掛式密封型機柜；
● 滿足同時接入多路組串式逆變器，每路進線采用熱磁式斷路器進行保護，額定電壓達到 AC690V；
● 采用專用高壓防雷器能滿足三相之間的過壓及防雷保護，工作電壓達到 AC480V 以上；
● 箱體內的母線全部采用電鍍或純化后的母線連接，減小母線內阻及連接點；
● 輸出采用斷路器、負荷隔離開關或熔斷器輸出。

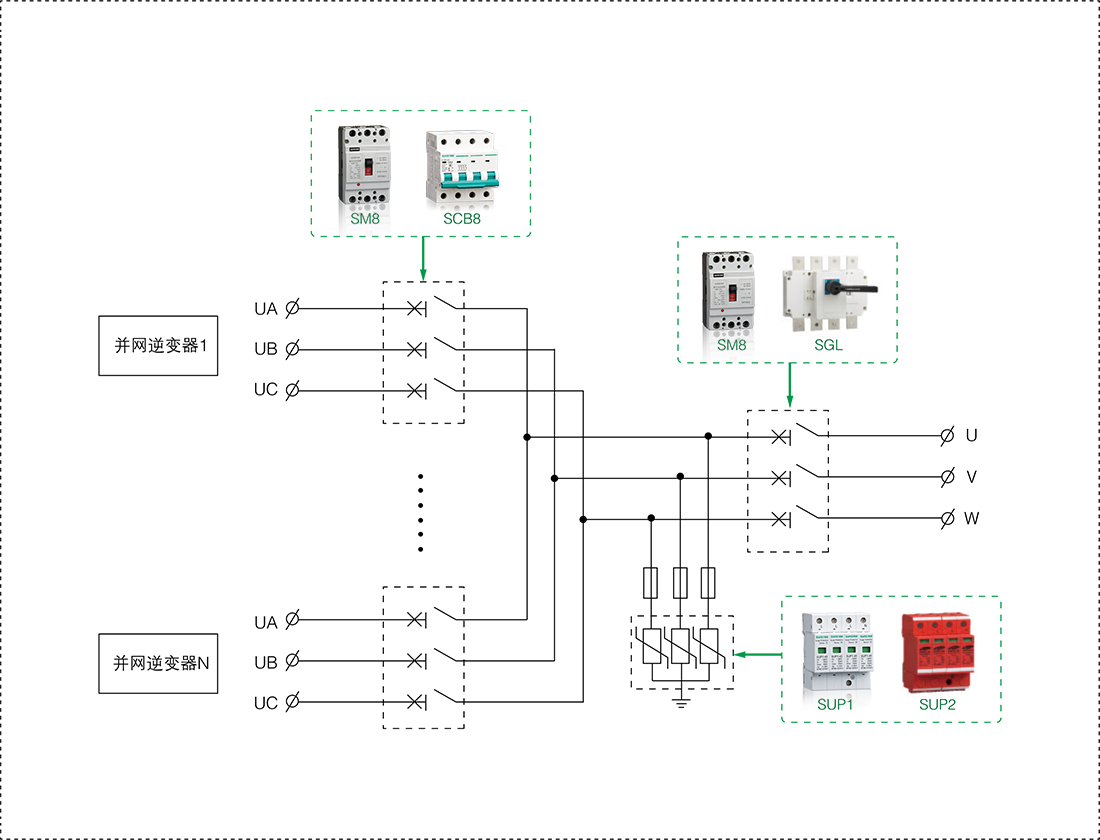

原理圖
光伏匯流箱
