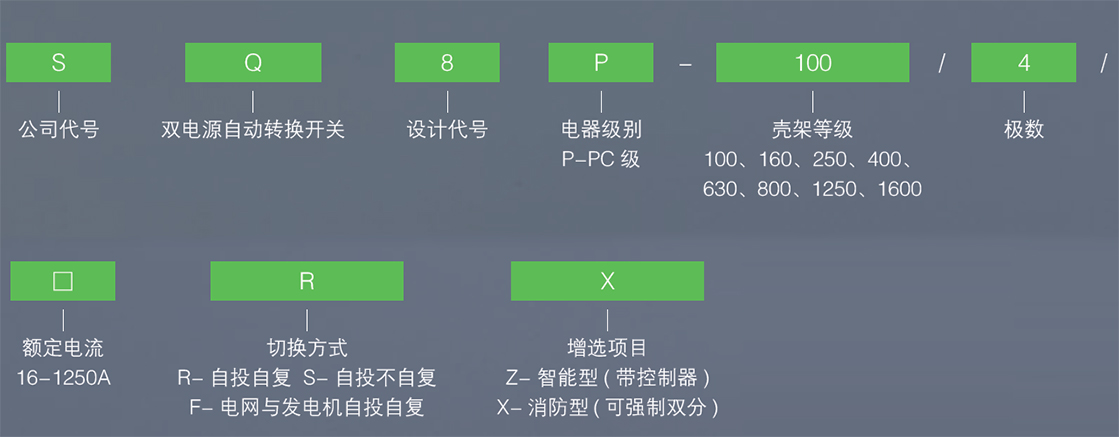

型號含義

功能特點

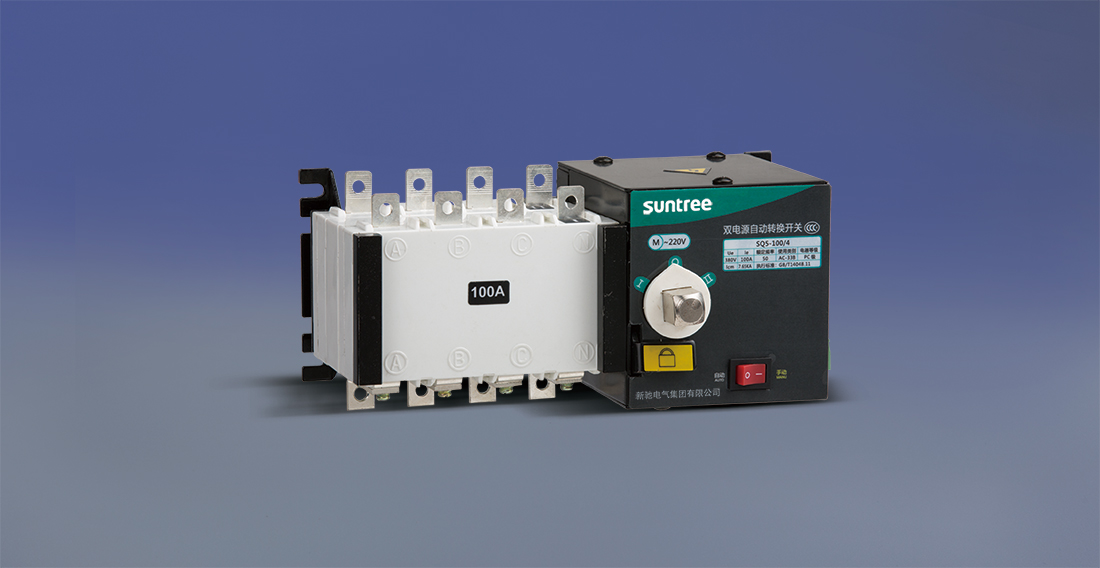

SQ8P 自動轉換開關(PC 級ATS)，是集開關與邏輯控制于一體，真正實現機電—體化的自動轉換開關，具有電壓檢測、電氣、機械互鎖等功能，可實現自動、電動遠程、緊急手動控制。
操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現，電機帶開關彈簧儲能，瞬時釋放的加速機構，快速接通分?jǐn)鄶嗦菲骰蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離，極大的提高了各項電氣性的機械性能。
SQ8P 開關整體設計為金屬外殼，小巧堅固?？刂撇糠址譃榻饘偻鈿?，開關部分采用玻璃纖維不飽和聚脂樹制造殼，有較強的介電性能，防護能力和可靠的操作安全性。開關適用于供電系統的主電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。開
關造型美觀，新穎、簡潔、體積小、功能全、是同類產品的最佳選擇。
SQ8P 系列產品已通過電磁兼容性檢測。與國際同步的設計理念，使產品用途多元化，滿足了客戶不同場合的需求；抗干擾能力強；功能齊全，安全性能好，自動化程度高，可靠性高，安裝方便，是現代配電系統可持續供電的理想選擇。

功能與用途

SQ8P 系列自動轉換開關主要用于交流50Hz，額定電壓400V，控制額定電壓220V，額定電流16 至3200A 的配電或電動機網絡中的一主一備或互為備用切換系統及市電和發電組的負荷切換。同時亦可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用。
產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。

技術參數

采用雙列復合式觸頭、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛弧（無滅弧罩）；
采用可靠的機械聯鎖和電氣聯鎖，執行無元件采用獨立的負荷隔離開關，使用安全可靠；
采用過零技術，緊急情況下可強制置零（同時切斷兩路電源），滿足消防聯動需要；
執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無噪音、沖擊力?。?br /> 操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；
執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；
具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；
安全性能好，自動化程度高，可靠性高，使用壽命8000 次以上；
機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾；
具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作（Ⅰ -0- Ⅱ）；
安裝方便，控制回路采用接插式端子連接；
四種操作功能：緊急手動操作、電子遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

約定發熱電流lth			100A	160A		250A
額定電流ln(A)			100A	125A	160A	200A	250A
額定絕緣電壓Ui(V)			690	690	690	690	690
介質強度(V)			3000	500	5000	5000	5000
額定沖擊耐受電壓Uimp kV			6	8	8	8	8
額定工作電流le(A)	400V	AC-31	100	125	160	200	250
		AC-33	80	125	160	200	250
		AC-35	100	125	160	200	250
	200V	AC-31	100	125	160	200	250
		AC-33	80	125	160	200	250
		AC-35	100	100	125	160	200
電動機功率(400V)KW			32	63	80	100	132
額定短時耐受電流lcw(kA Rms)0.1S/1S			9/5	20/10	20/10	25/12	25/12
額定分?jǐn)嗄芰?A Rms)AC33 380V			800	1000	1000	1600	1600
額定接通能力(A Rms)AC33 380V			1000	1250	1250	2000	2000
額定短路接通能力 lcm(kA 峰值)			8	12	12	17	17
機械壽命( 循環操作次數)			6000	6000	6000	4000	4000
電氣壽命	cosΦ=0.65 AC33		2000	1000	1000	1000	1000
轉換時間	Ⅰ -0- Ⅱ或Ⅱ -0 Ⅰ (S)		1.0	1	1	1.1	1.1
	Ⅰ -0 或Ⅱ -0(S)		0.5	0.6	0.6	0.7	0.7
電氣控制能耗	24V(DC)(W)		25	75	75	75	75
	220V(AC)(W)		25	75	75	75	75
操作力距(Nm)			12	19	19	26	26

約定發熱電流lth			630A		1600A
額定電流ln(A)			400A	630A	800A	1000A	1250A	1600A
額定絕緣電壓Ui(V)			690	690	690	690	690	690
介質強度(V)			5000	5000	5000	5000	5000	5000
額定沖擊耐受電壓Uimp kV			12	12	12	12	12	12
額定工作電流le(A)	400V	AC-31	400	630	800	1000	1250	1600
		AC-33	400	630	800	1000	1250	1600
		AC-35	340	536	630	800	1000	1250
	200V	AC-31	400	630	800	1000	1250	1600
		AC-33	400	630	800	1000	1250	1600
		AC-35	315	500	800	800	1000	1250
電動機功率(400V)KW			220	280	450	560	560	560
額定短時耐受電流lcw(kA Rms)0.1S/1S			40/20	50/25	90/50	90/50	90/50	90/50
額定分?jǐn)嗄芰?A Rms)AC33 380V			3200	3200	8000	8000	8000	8000
額定接通能力(A Rms)AC33 380V			400	4000	10000	10000	10000	10000
額定短路接通能力 lcm(kA 峰值)			30	30	50	50	50	50
機械壽命( 循環操作次數)			2000	2000	1000	1000	1000	1000
電氣壽命	cosΦ=0.65 AC33		500	500	400	400	400	300
轉換時間	Ⅰ -0- Ⅱ或Ⅱ -0 Ⅰ (S)		1.2	1.2	1.2	1.2	1.2	1.2
	Ⅰ -0 或Ⅱ -0(S)		0.8	0.8	0.8	0.8	0.8	0.8
電氣控制能耗	24V(DC)(W)		90	90	120	120	120	120
	220V(AC)(W)		90	90	120	120	120	120
操作力距(Nm)			39	39	39	39	39	60

外形及安裝尺寸（單位mm）

規格	外形尺寸與安裝尺寸
In	A	A1	B	B1	C	E	G	J	K	L	N
100A/3	260	232	118	106	169	145	115	216	84	7	74.5
100A/4	279	244	118	106	169	145	115	216	84	7	74.5
125A/3	292	267	135	142	210	200	145	251	102	7	91
125A/4	322	300	135	142	230	200	145	251	102	7	91
160A/3	292	267	135	142	210	200	145	251	102	7	91
160A/4	322	300	135	142	210	200	145	251	102	7	91
250A/3	356	305	170	142	230	220	145	287	102	7	91
250A/4	406	362	170	142	230	220	145	343	102	7	91
400A/3	487	375	239	222	295	273	189	358	180	9	93
400A/4	552	435	239	222	295	273	189	418	180	9	93
630A/3	487	375	260	222	295	273	189	358	180	9	93
630A/4	552	435	260	222	295	273	189	418	180	9	93
800A/3	646	515	312	250	363	335	443	495	220	11	87
800A/4	760	633	312	250	363	335	443	613	220	11	87
1000A/3	646	515	312	250	363	335	443	495	220	11	87
1000A/4	760	633	312	250	363	335	443	613	220	11	87
1250A/3	646	515	338	250	363	335	443	495	220	11	87
1250A/4	760	633	338	250	363	335	443	613	220	11	87
1600A/3	646	515	338	250	363	335	443	495	220	11	87
1600A/4	760	633	338	250	363	335	443	613	220	11	87

規格	外形尺寸與安裝尺寸
In	P	R	S	T	U	W	X	Y	Y1
100A/3	30	14	18	2.5	106	126	6	39	92
100A/4	30	14	18	2.5	106	126	6	39	92
125A/3	36	20	25	3.5	127	158	9	57	127
125A/4	36	20	25	3.5	127	158	9	57	127
160A/3	36	20	25	3.5	127	158	9	57	127
160A/4	36	20	25	3.5	127	158	9	57	127
250A/3	50	25	30	3.5	135	168	11	60	145
250A/4	50	25	30	3.5	135	168	11	60	145
400A/3	65	32	40	5	222	181	11	81	195
400A/4	65	40	40	5	222	181	11	81	195
630A/3	65	40	50	6	222	181	12	82	196
630A/4	65	40	50	6	222	181	12	82	196
800A/3	120	60	55	8	250	207	12.5	109	254
800A/4	120	60	55	8	250	207	12.5	109	254
1000A/3	120	60	55	8	250	207	12.5	109	254
1000A/4	120	80	69	8	250	207	12.5	109	254
1250A/3	120	80	69	8	250	207	13	110	225
1250A/4	120	80	69	8	250	207	13	110	225
1600A/3	120	80	69	10	250	207	13	110	225
1600A/4	120	80	69	10	250	207	13	110	255
