概述

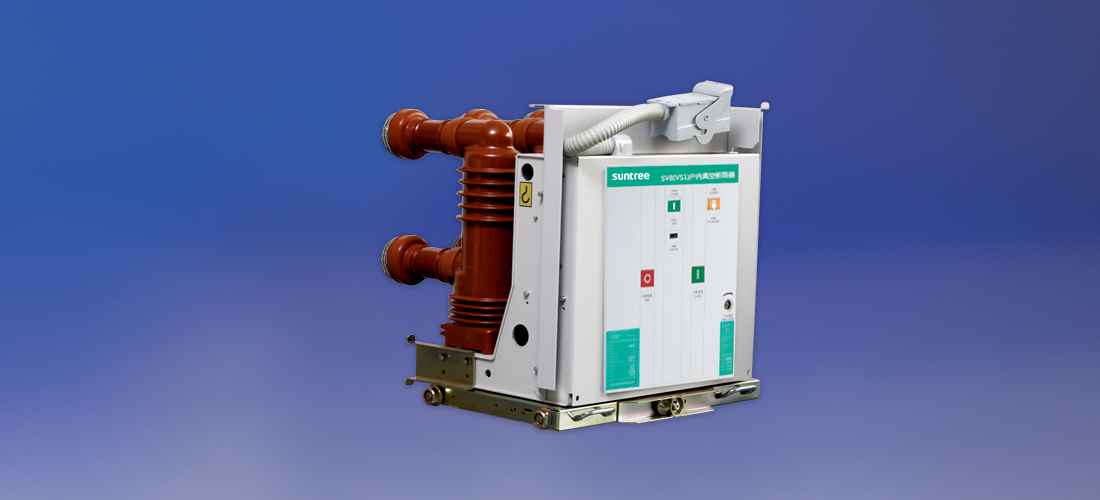

SV8(V51)-12系列固封式戶內高壓真空斷路器采用固體絕緣結構，利用先進的環氧固封技術，首次將真空滅弧室、主導電回路、絕緣支撐等有機地組合成為一個集成固封極柱。成功地從根本上解決了真空斷路器的環境耐受問題，使其應用更為廣泛。集成固封極柱采用了自對流專利通風技術，巧妙地解決了固體絕緣結構所帶來的散熱難問題。
SV8-12系列固封式戶內高壓真空斷路器是國內第一個實現免維護概念的斷路器。其高壽命的真空滅弧室以及環氧澆注固封技術的應用保證了集成固封極柱的免維護，配用的高可靠性永磁操動機構保證了操動機構的免維護，電子控制部分屏棄傳統的輔助開關而代之以光電接近開關，并采用全電子化電源和智能控制單元保證了電子控制部分的免維護。

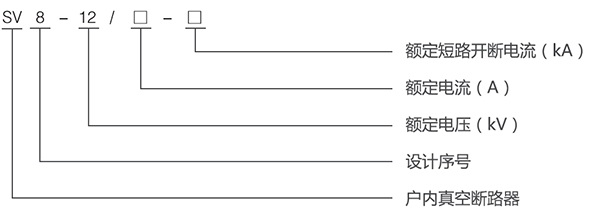

型號及含義
適用環境
■ 環境溫度：不高于40℃，不低于-15℃ ( 允許在-30℃時儲運)；
■ 海拔高度：不超過2000m；
■ 相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于2.2×10
-3MPa，月平均不大于1.8×10
-3MPa；
■ 地震烈度：不超度8 級；
■ 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定絕緣水平
|
額定雷電沖擊耐受電壓峰值
|
kV
|
75
|
|
1 min 工頻耐壓
|
42
|
|
3
|
額定短路開斷電流
|
kA
|
20/25
|
31.5
|
40
|
|
4
|
額定電流
|
A
|
630
1250
|
630 1250
1600 2000
2500 3150
|
1250 1600
2000 2500
3150 4000
|
|
5
|
額定熱穩定電流（有效值）
|
kA
|
20/25
|
31.5
|
40
|
|
6
|
額定動穩定電流（峰值）
|
50/63
|
80
|
100
|
|
7
|
額定短路關合電流（峰值）
|
50/63
|
80
|
100
|
|
8
|
額定短路開斷電流開斷次數
|
次Times
|
50
|
|
9
|
二次回路工頻耐受電壓(1min)
|
V
|
2000
|
|
10
|
額定操作順序
|
|
0-0.3s-CO-180s-CO
|
|
0-180s-CO-180s-CO
|
|
11
|
額定熱穩定時間
|
S
|
4
|
|
12
|
額定單個/ 背對背電容器組開斷電流
|
A
|
630/400 800/400(40kA)
|
|
13
|
機械壽命
|
次
|
10000
|

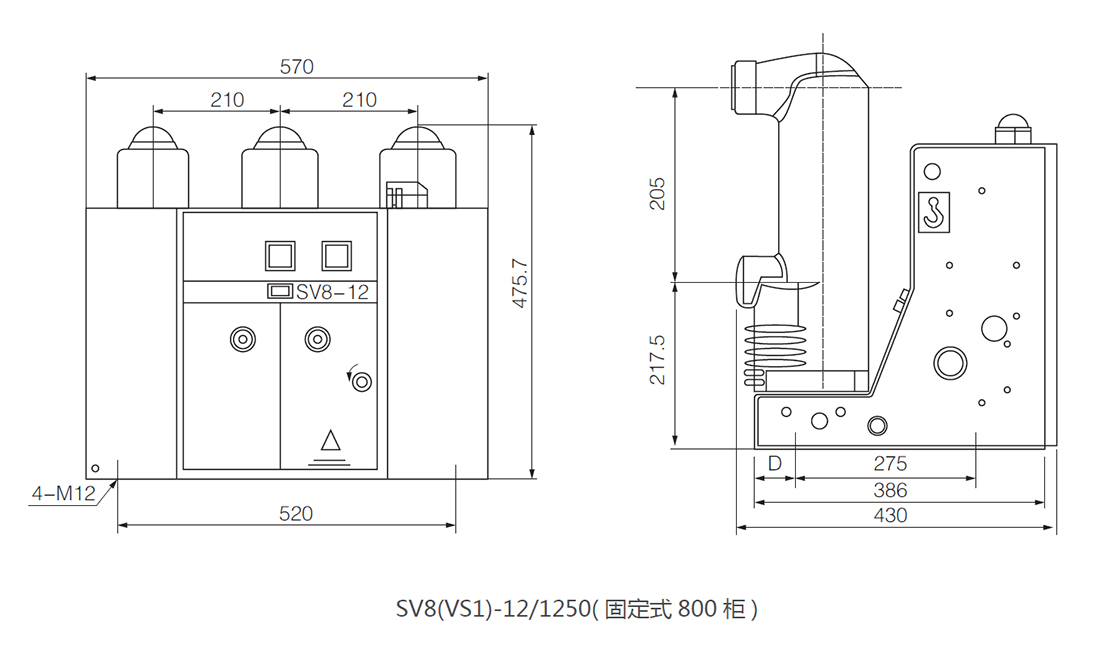

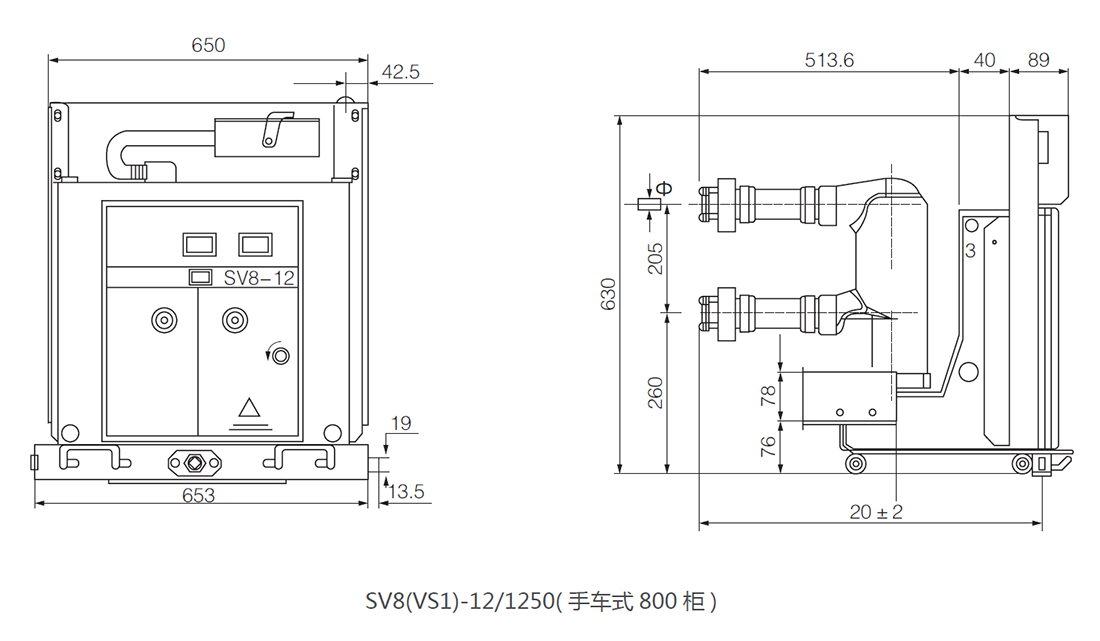

外形及安裝尺寸
