概述
外形尺寸同SV8-12(24)樣操作方便簡單可靠該斷路器采用操動機構與斷路器本體一體式設計既可做為固定安裝單元也可配有專進機構組成手車單元作用。
使用環境
■ 周圍空氣溫度：上限 +40℃，下限 -15℃；
■ 海拔高度：≤ 2000m（若需增加海拔 則額定絕緣水平相應提高）；
■ 振幅：地震列度不超過8度；
■ 空氣相對濕度日平均值不大于95%，月平均值不大于90%；
■ 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
主要技術參數
|
序號
|
設備名稱
|
額定電流
|
配合靜觸頭尺寸
|
|
1
|
P.T車
|
630~1250
|
Ф35~Ф49
|
|
2
|
熔斷器手車
|
|
3
|
計量車
|
|
4
|
隔離車
|
630~4000
|
Ф35~Ф109
|

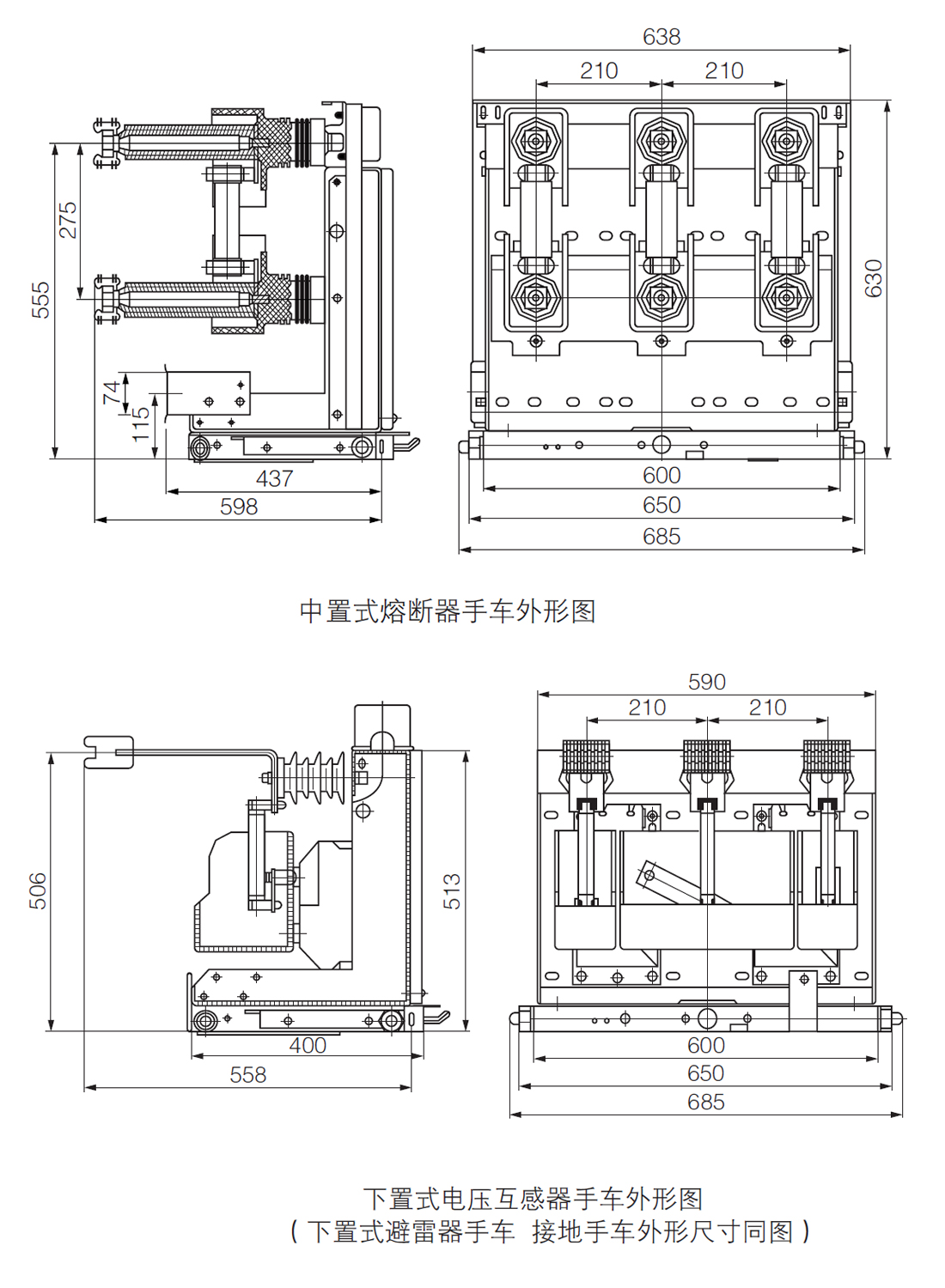

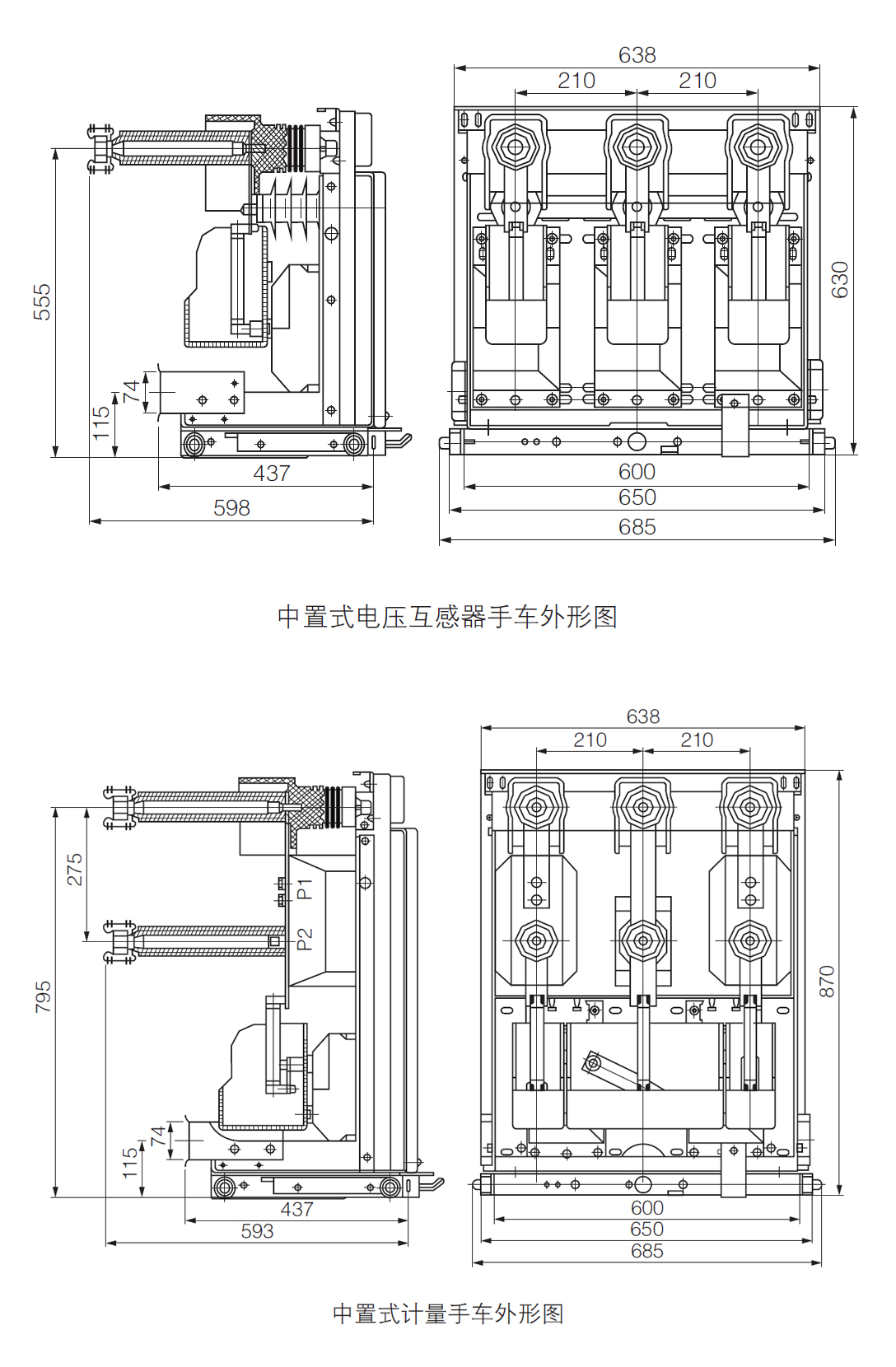

外形及安裝尺寸
