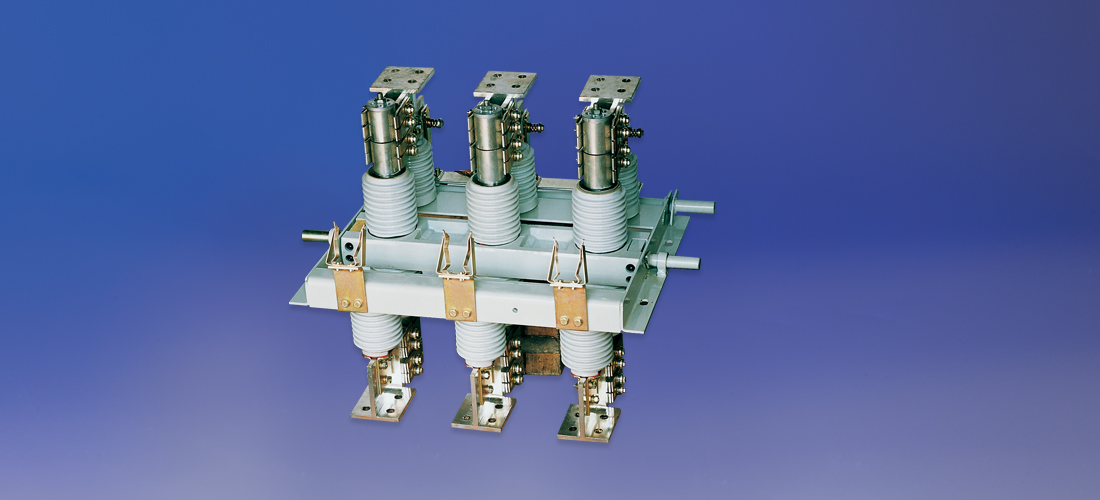

概述

GN30-12系列戶內高壓旋轉式隔離開關是額定電壓為12kV，三相交流50Hz的戶內裝置，專為XGN2-12高壓開關柜而設計的一種新型隔離開關。主要在有電壓無負載的情況下分合電路，使斷路器與主母線可靠有效地隔離并接地，以保證檢修的人員及其它元件安全，避免事故發生。

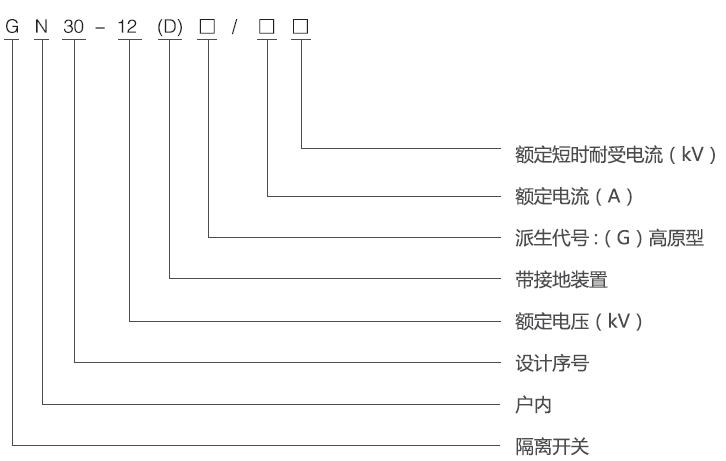

型號含義

使用環境

■ 環境溫度：不高于40℃，不低于-15℃ ( 允許在-30℃時儲運)；
■ 海拔高度：不超過2000m；
■ 相對濕度：日平均值不大于95％，月平均不大于90%，飽和蒸汽壓日平均值不大于2.2kPa,月平均不大于1.8kPa；
■ 地震烈度：不超度8 級；
■ 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。

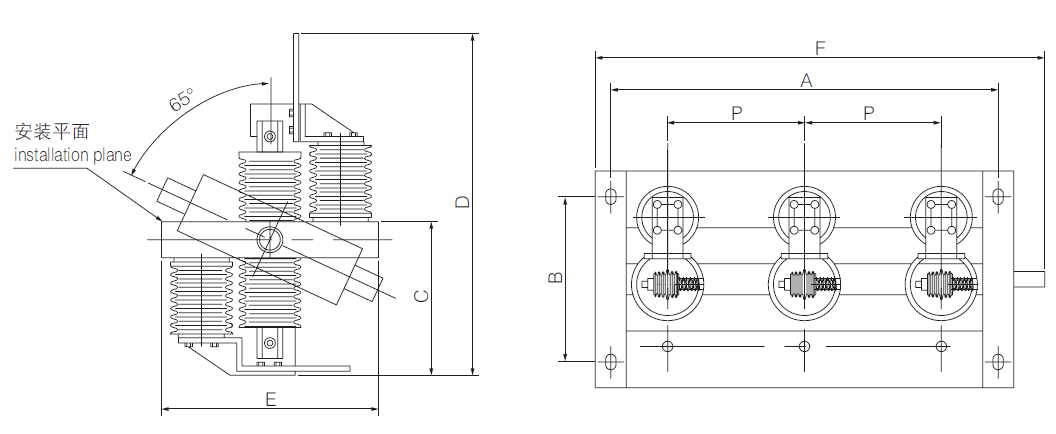

結構安裝示意圖

額定電流	P	A	B	C	D	E	F
630、1000	275	450	300	282 平行進線282 363 垂直出線363	510 兩個平行575 一個平行垂直655 二個垂直	400	870
	250	470	300	270 平行進線270 363 垂直出線363	510 兩個平行575 一個平行垂直655 二個垂直	400	900
	230/210	510	300	282 平行進線 363 垂直出線	510 兩個平行575 一個平行垂直655 二個垂直	410	810

主要技術參數

項目		單位	數據
額定電壓		kV	12
額定電流		A	400/630/1000/1250
4S 熱穩定電流		kA	12.5/20/31.5
動穩定電流		kA	31.5/50/80
相間中心距		mm	210/230/250
額定絕緣水平	1min 工作耐受頻壓	kV	相對地及相間	42
	雷電沖擊耐受電壓			75
