適用范圍

SISO 系列旋轉隔離開關主要用于光伏發電系統中的光伏組件與逆變器之間的線路隔離。此產品的性能達到66，其產品內芯可安裝于逆變器內部作為逆變器進線控制之用。

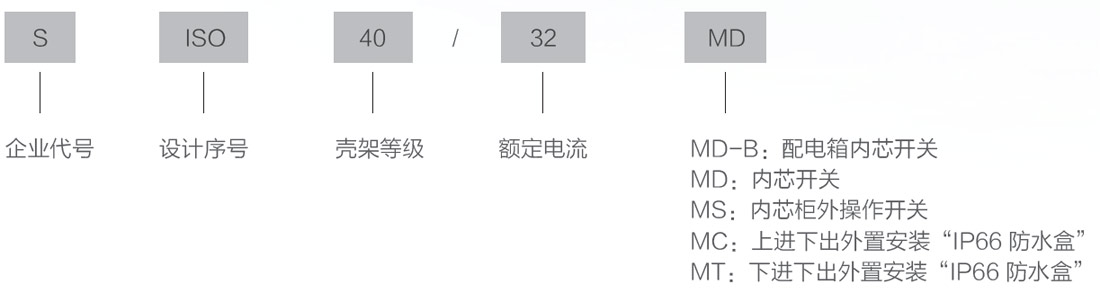

型號及含義

使用環境

● 海拔高度2000 米及以下，高于2000 米需降容使用，其他特殊要求請與制造商聯系：
● 周圍空氣溫度-40℃至+85℃，24 小時平均溫度不超過+40℃；
● 當周圍空氣溫度高于+85℃或者低于-40℃時，請與制造廠商聯系；
● 產品內芯開關安裝于配電箱中，應有措施。

電氣技術參數

名稱		單位	SISO-40
額定電流		A	16	25	32
隔離電壓		V	1000	1000	1000
額定工作電流DC-21B
2P串聯	600V	A	16	25	32
2P+2P并聯串聯	600V	A	29	45	50
	900V	A	13	16	20
	1200V	A	9	11	13
3P串聯	900V	A	16	25	32
	1000V	A	16	25	32
4P串聯	600V	A	16	25	32
	1000V	A	16	25	32
	1200V	A	16	25	32
額定工作電流 DC-22B
2P串聯	600V	A	5,5	6	6,5
	900V	A	2	2,5	3
	1200V	A	1	1,5	2
3P串連	600V	A	16	23	25
	900V	A	6,5	7	7,5
	1200V	A	5,5	6	6,5
4P串連	600V	A	16	25	27,5
	1000V	A	11,5	12	12,5
	1200V	A	8	9	10
額定短路電流		A	5	5	5
機械壽命		A	10	10	10
額定短路電流 (1s) I	2, 4 / 2+2H	A	800 / 1300	900 / 1500	1000 / 1700
分斷能力	Icm		800 / 1300	900 / 1500	1000 / 1700

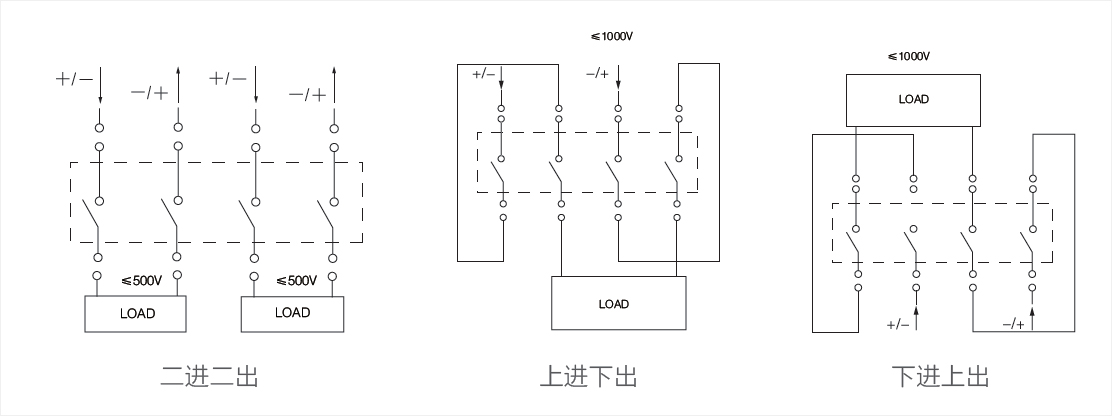

接線方式

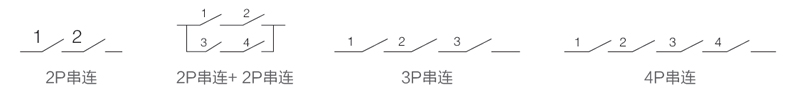

接線示意圖
