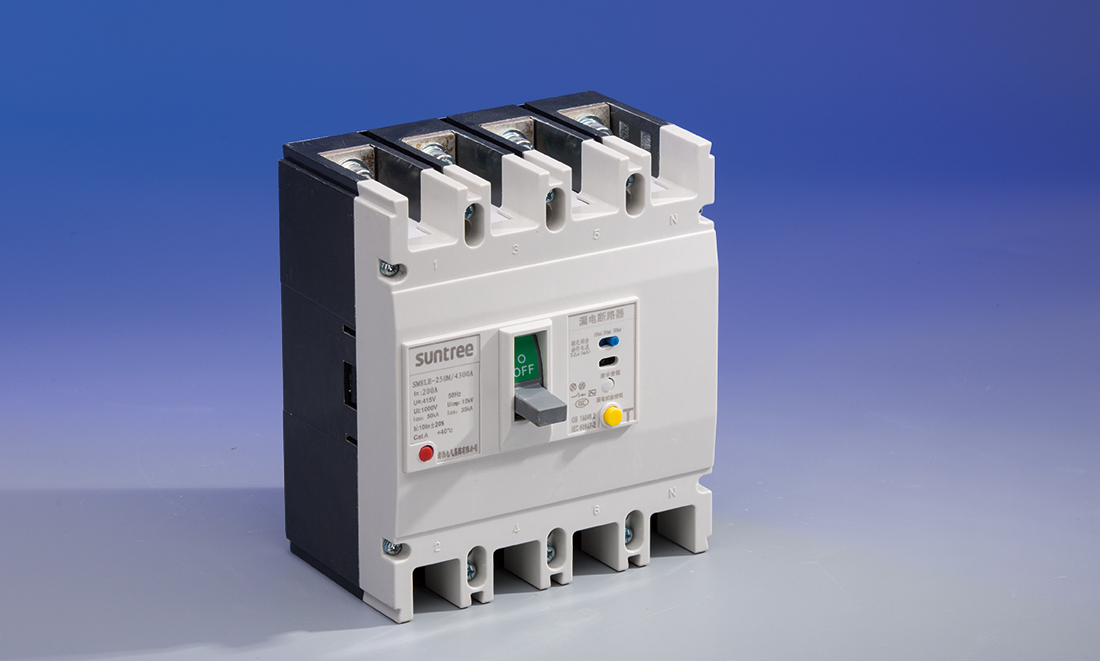

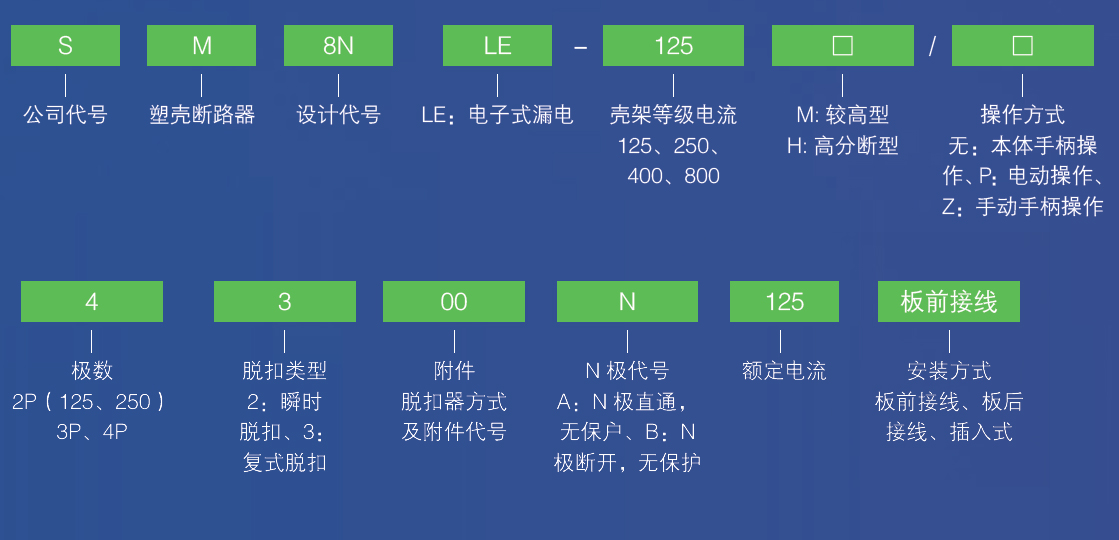

型號含義

技術參數

型號		SM8NLE-125			SM8NLE-250			SM8NLE-400		SM8NLE-800
殼架電流Inm(A)		125			250			400		800
額定電流ln(A)		16、20、25、32、40、 50、63、80、100、125			100、125、140、160、 180、200、225、250			225、250、315、350、400		400、500、630、700、800
分斷能力		L	M	H	L	M	H	M	H	M	H
極數		2	3	4	2	3	4
額定絕緣電壓Ui(V)		AC1000
額定工作電壓Ue(V)		230	415		230	415		415
額定沖擊耐受電壓Uimp		12
飛弧距離		50						100
極限短路分斷能力lcu（kA）		35	50	85	35	50	85	70	85	70	85
運行短路分斷能力lcs（kA）		18	35	50	18	35	50	50	62	50	65
額定剩余短路接通（分斷）能力kA		25%Icu			25%Icu			25%Icu		25%Icu
額定剩余動作電流I △ n(mA)	非延時型	50/75/100/200/300/500/800/1000						300/500/800/1000
	延時型	300/500/800/1000
額定剩余不動作電流I △ n(mA)		1/2I △ n			1/2I △ n			1/2I △ n		1/2I △ n
操作性能（次）	通電	8000			8000			4000		2000
	不通電	15000			15000			10000		8000
剩余電流保護動作時間		I △ n			2I △ n			5I △ n		10I △ n
最大分斷時間（S）	非延時型	0.3
	延時型	0.2/0.4/1

功能特點

SM8NLE 系列漏電斷路器( 以下簡稱漏電斷路器) 是本公司綜合采用國際先進技術設計、開發的新型漏電斷路器之一。適用于交流50Hz/60Hz，額定電壓至400V，額定電流16A 至800A 的電路中。
其主要功能是對有致命危險的人身觸電提供間接接觸保護，額定剩余動作電流不超過0.03A 的漏電斷路器在其他保護措施失效時，也可作為直接接觸的補充保護，但不能作為唯一的直接接觸保護。同時還可用來防止由于接觸故障電流而引起的電氣火災。并可用來保護線路的過載、短路，亦可作為線路的不頻繁操作使用。
該漏電斷路器具有體積小、分斷高、飛弧距離短，剩余動作電流多檔可調，動作時間可調節等特點。同時可帶報警觸頭、分勵脫扣、欠電壓脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機構等附件，并可采用板前、板后和插入式等多種接線方式，是用戶使用的理想產品。
SM8NLE 系列漏電斷路器可垂直安裝，亦可水平安裝，本產品符合GB/T14048.2、IEC6047-2 標準，產品獲得CCC 認證。

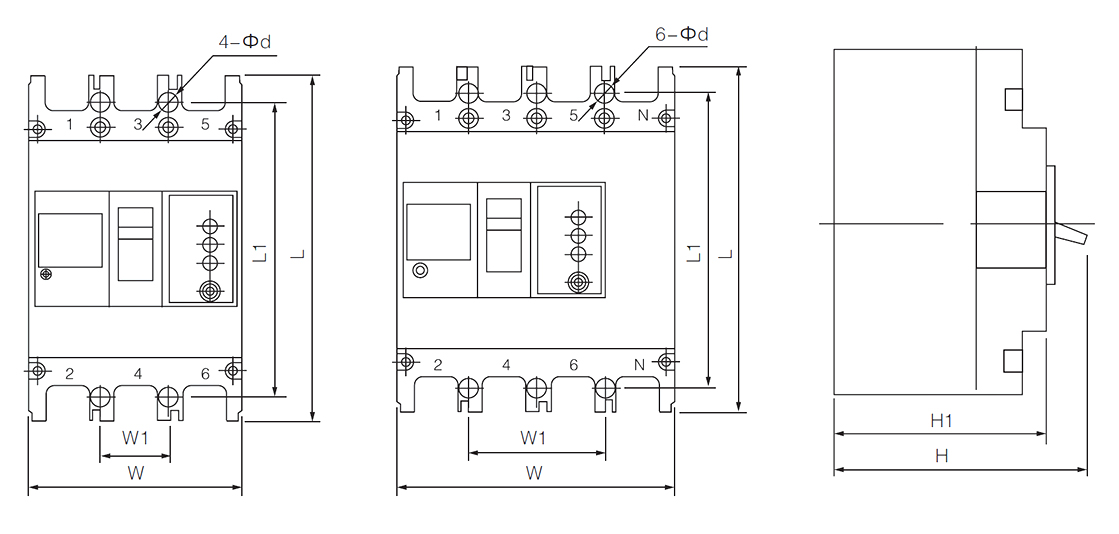

外形及安裝尺寸（單位mm）

型號	極數	外形尺寸				安裝尺寸
		L	W	H	H1	L1	W1	φd
SM8NLE-125	2	150	62	110	75	129	-	4.5
SM8NLE-125L	3	150	92	94	75	129	30	4.5
	4	150	122	94	75	129	60	4.5
SM8NLE-250M	3	150	92	110	92	129	30	4.5
	4	150	122	110	92	129	60	4.5
SM8NLE-250	2	165	75	108	90	126	-	4.5
SM8NLE-250L	3	165	107	94	75	126	35	4.5
	4	165	142	94	75	126	70	4.5
SM8NLE-250M	3	165	107	110	90	126	35	4.5
	4	165	142	110	90	126	70	4.5
SM8NLE-400	3	257	146	146	106	194	44	7
	4	257	146	146	106	194	94	7
SM8NLE-800(630)	3	280	150	155	116	243	70	7
	4	280	198	155	116	243	140	7

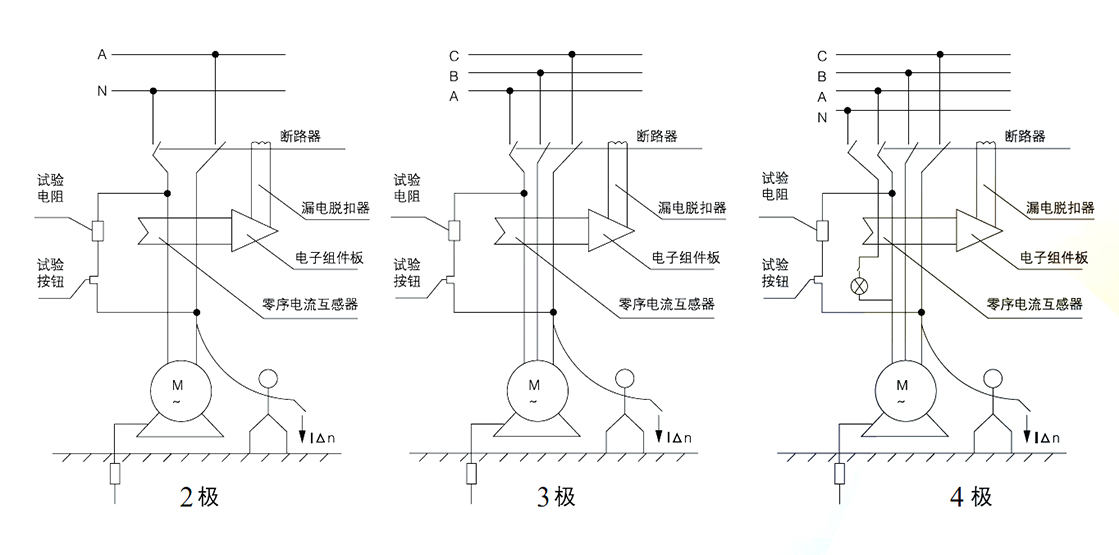

工作原理圖
