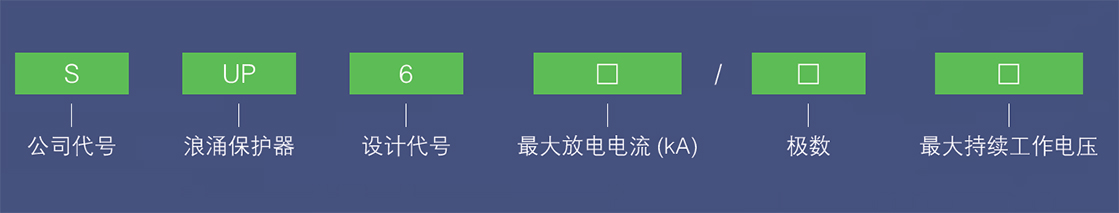

型號含義

技術參數

產品型號	SUP6
極數	1P、2P、1P+N、3P+N、4P
額定工作電壓Un(V)	220/690
標稱放電電流ln(10/350μs)kA	12.5	15	25	50
前置斷路器(A)	125	125	160	160
防護等級	20	20	20	20
電壓保護水平UP(KV)	＜ 2.5	＜ 2.5	＜ 2.5	＜ 2.5
相應時間	＜ 25
接線能力(mm2)	16-35	16-35	16-35	16-35
溫度范圍	-40--+85	-40--+85	-40--+85	-40--+85
海拔高度	3000	3000	3000	3000
相對濕度	＜ 95%	＜ 95%	＜ 95%	＜ 95%

功能特點

SUP6 系列電涌保護器為室內安裝電源型一端口的電壓限制型電涌保護器適用于交流50/60Hz，額定電壓230/480V 及以下的TT、IT、TN-S、TN-C、TN-C-S 等供電系統，適用于保護低壓電網及各類電器設備和控制系統．用于抑制瞬態過壓高于設備的耐受沖擊電壓，而泄放電涌能量，和對各種浪涌過電壓進行電壓限制從而保護系統電路和設備。
產品符合標準：GB18802.1、GB18802.12 lEC61643-1、IEC61643-21 UL1449 ed.2

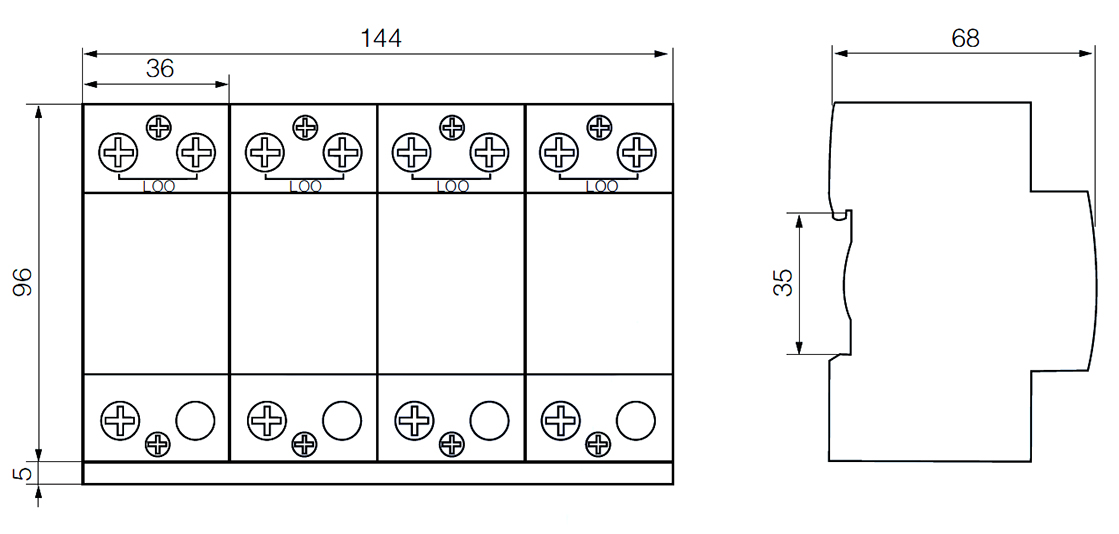

外形及安裝尺寸（單位mm）
