概述
適用于額定電壓為12kV、額定頻率50Hz 的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。

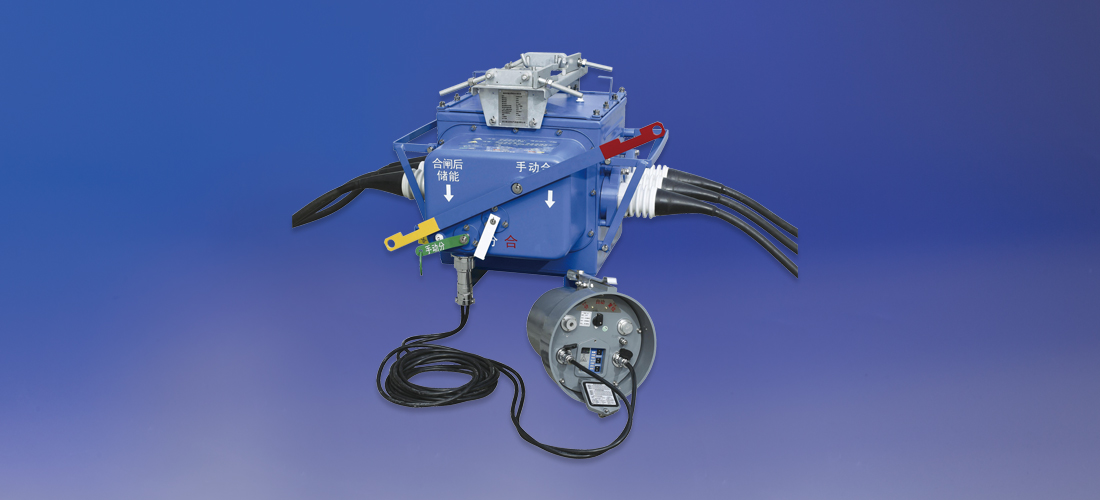

用于架空線路配電系統用的操作控制開關，有多種型式，F(xiàn)ZW28-12 型柱上真空負荷開關具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。 該產品與FDR 型故障檢測器或RTU 遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。
為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。

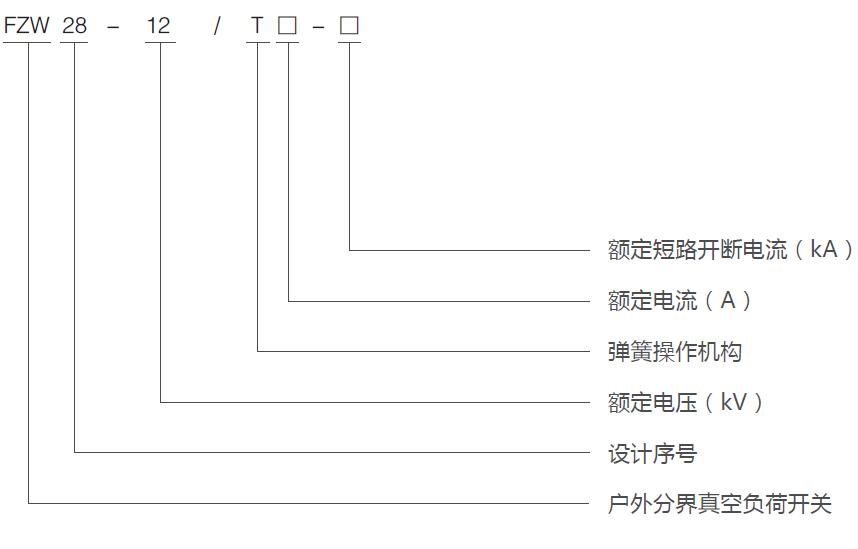

型號含義
使用環境
海撥高度：≤ 2000m;
環境溫度：+40℃～ -15℃；
相對濕度：月平均≤ 90%，日平均≤ 95%；
地震烈度：≤ 8 級；
污穢耐受：Ⅲ級；
覆冰厚度：10mm；
風 壓：≤ 700Pa( 相對于風速34m/s)

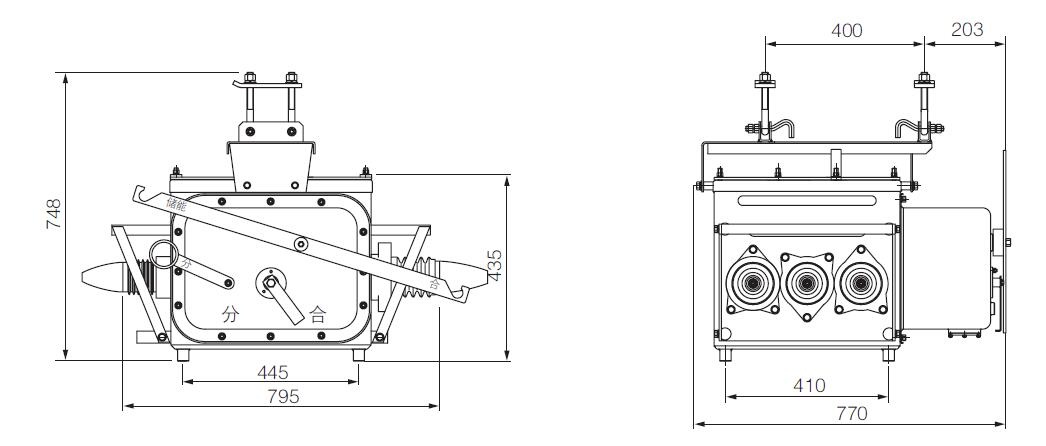

外形及安裝尺寸
主要技術參數
| 項目 |
單位 |
技術參數 |
| 額定電壓 |
kV |
12 |
| 額定電流 |
A |
630 |
| 額定頻率 |
Hz |
50 |
| 額定短時耐受電流、時間 |
kA |
20,4S |
| 額定短路關合電流( 峰值) |
kA |
50 |
| 操作電壓 |
V |
AC220(80%-110%) |
| 1min 工頻耐受電壓 |
對地 |
kV |
50(GB 標準42) |
| 相間 |
50(GB 標準42) |
| 斷口 |
50(GB 標準48) |
雷電沖擊耐受電壓
Lightning impulse withstand
voltage |
對地 |
kV |
95(GB 標準75) |
| 相間 |
95(GB 標準75) |
| 斷口 |
110(GB 標準84) |
| 絕緣電阻 |
對地 |
MΩ |
2000 |
| 相間 |
2000 |
| 斷口 |
2000 |
| 每相主回路電阻 |
μΩ |
≤ 500 |
| 額定電流下電壽命 |
次 |
1000 |
| 機械壽命 |
次 |
1000 |
| 重量 |
kg |
185 |
| 觸頭合閘彈跳時間 |
ms |
≤ 5 |
| 三相觸頭合分閘不同期性 |
ms |
≤ 2 |
| 合閘時間 |
ms |
120-180 |
| 分閘時間 |
ms |
500-900 |
| 觸頭行程 |
mm |
8-9 |
| 觸頭超行程 |
mm |
2.5-4 |
| 隔離斷口開距 |
mm |
25-30 |
| 隔離斷口超行距 |
mm |
7-14 |
SF6 年漏氣率
|
|
＜ 1% |
| SF6 氣體水份分含量 |
PPm |
＜ 2 |
| 參考標準 |
|
IEC265-1 |
