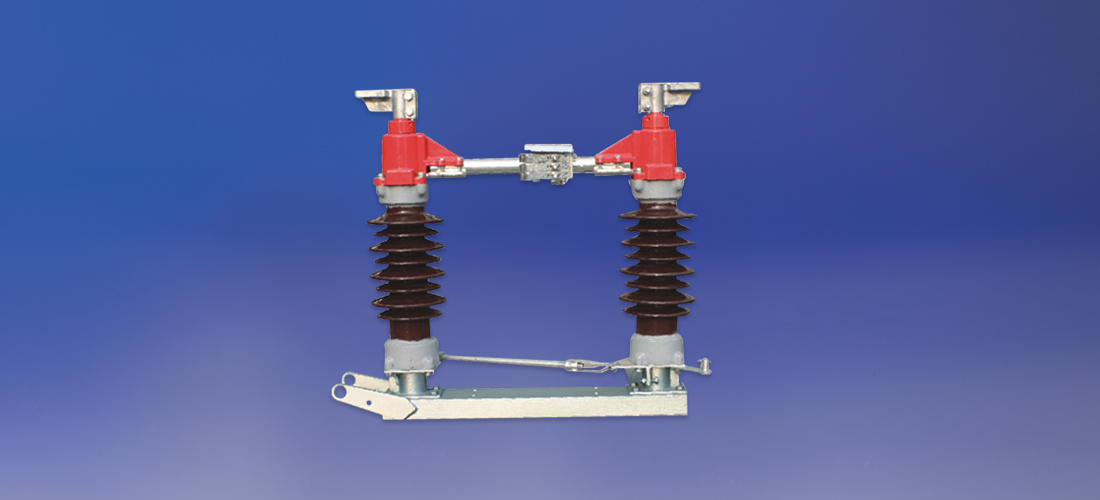

概述
GW4 系列戶外高壓隔離開關廣泛應用于電廠、變電站及大型工礦企業、供三相交流50Hz 電路中，有電壓無負載時分、合電路之用，產品的電氣和機械性能符合國家標準GBI985《交流高壓隔離開關和接地開關》及《DL486 交流高壓隔離開關訂貨技術條件》和國際電工委員會IEC 標準。
GW4 系列隔離開關是一種雙柱式隔離開關，它是單極形，當三極使用時，極間用帶軸機械連接起來，三極同步使用。GW4 系列隔離開關由底座，絕緣支柱及導電部分組成。GW4 系列隔離開關每極有兩個瓷柱，分別裝有底座兩端軸承上，以交叉連桿連接（GW4 系列隔離開關只有一個瓷柱固定裝在底座的另一端），可以水平旋轉。GW4 系列隔離開關導電閘刀分成兩半，分別固定在兩個瓷柱頂上，作水平分合閘，觸頭接觸地方是在兩個瓷柱的中間，用操動機構操動一個瓷柱及導電體轉動91°，另一個瓷柱及導電體也由連桿傳動轉動91°，（GW4 系列隔離開關當操動機構操動時，只有裝在底座軸承上一端的瓷柱及導電體轉動91°另一端固定），于是閘刀便向同一側方向斷開或閉合。

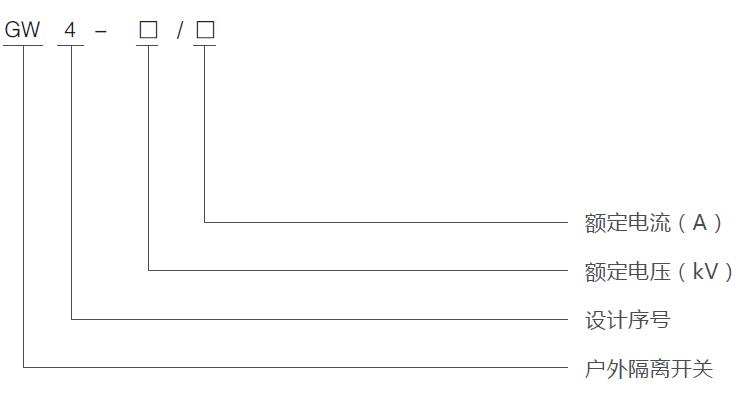

型號含義
主要技術參數
|
項目
|
GW4-40.5
|
GW4-72.5
|
GW4-126
|
GW4-220/245
|
|
額定電壓
|
40.5
|
72.5
|
126
|
200/245
|
額定電流
|
630/1250
2000/2500
|
630/1250/2000
2500/4000
|
630/1250
2000/2500
|
1250/2000
2500
|
|
額定短時耐受電流（有效值）
|
20/31.5/40
|
20/31.5/40
|
20/31.5/40
|
20/31.5/40
|
|
額定峰值耐受電流( 峰值)
|
50/80/100/104
|
50/80/100/104
|
50/80/100/104
|
80/100/104/125
|
|
額定短時工頻耐壓
|
對地
|
80
|
140
|
285(230)
|
395(460)
|
|
斷口
|
110
|
160
|
210(265)
|
460(530)
|
額定雷電沖擊
耐受電壓
|
對地
|
185
|
325
|
450(550)
|
950(1050)
|
|
斷口
|
215
|
375
|
520(630)
|
1050(1200)
|

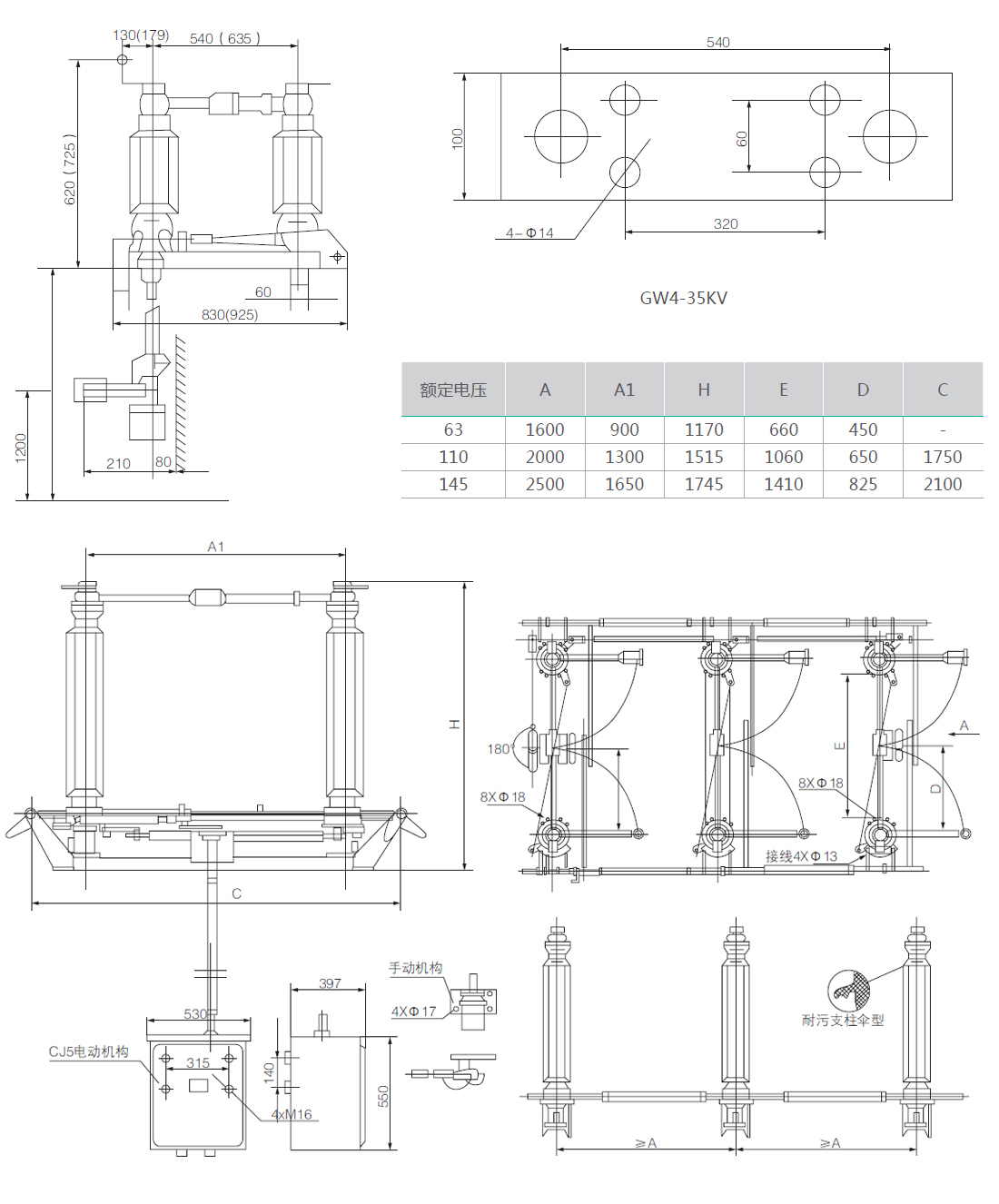

外形及安裝尺寸
