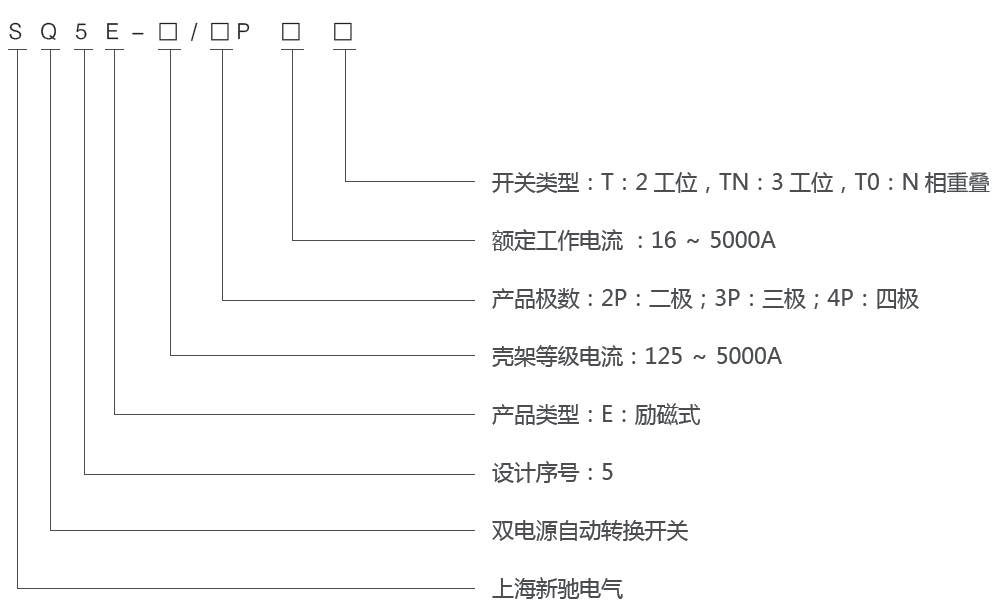

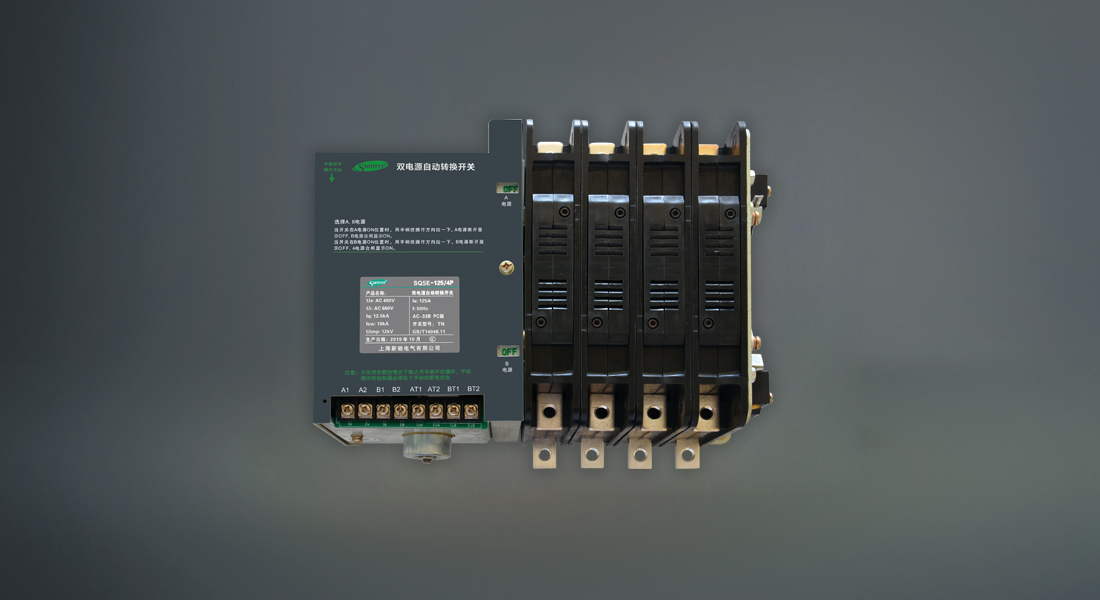

型號含義

符合標準：GB/T 14048.11 IEC60947-6-1
電器級別：P C 級
使用類別：AC - 33B、AC - 33iB

產品特點

■ 產品為分體式；
■ 體積小，安裝方便；
■ 過欠壓保護，缺相保護，過頻欠頻保護；
■ 電壓顯示，電流檢測，功率檢測；
■ 額定工作電壓AC400V , 額定工作電流16A～ 5000A；
■ 控制器以32 位高速工業級微控制器為核心；
■ ATSC220 型號，設有RS485 隔離型通訊接口，應用；
■ ModBus 通訊規約，可實現雙電源切換的“遙控、遙測、遙信、遙調”功能。

主要技術參數

參數\型號		SQ5E-125/T			SQ5E-250/T			SQ5E-630/T
額定工作電壓Ue(V)		AC400(AC660)
額定工作電流Ie(A)		10、16、25、32、50、63、80、100、125			125、160、180、200、225、250			315、350、400、500、630
投擲方式		雙投
接線方式		板前
極數		2P	3P	4P	2P	3P	4P	2P	3P	4P
重量		4.5	6	8	6	8	10	11	14	18
額定限制短路電流（kA）		12.5			25			37.5
接通分?jǐn)嗄?		AC-33B			AC-33B			AC-33iB
額定頻率		50Hz
操作 電流 （A）	AC200V ～ AC240V	2			2.5			4
	AC100V ～ AC110V	4			5			8
操作 時間	轉換時間	≤ 80ms
	斷開時間	≤ 60ms
使用 壽命	機械壽命	50000 次
	電氣壽命	10000 次
注意事項		1、操作指令需在1.5 秒以上, 否則線圈有過熱燒毀的風險； 2、A 側，B 側同時操作指令操作線圈將被損壞； 3、選擇繼電器接點，容量必須超過ATS 操作電流的容量。

注：Ie ≤ 100A 時，COSφ=0.45，Ie ＞ 100A 時，COSφ=0.35。

SQ5E-T TO 型回路圖

• SQ5E雙電源自動轉換開關
