適用范圍

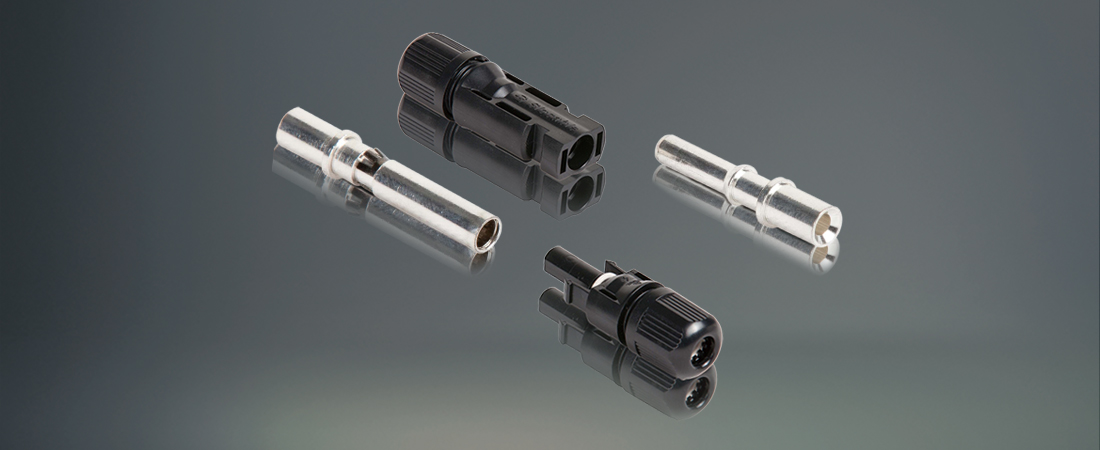

SM 系列接頭主要用于光伏發電系統中的光伏組件、光伏匯流箱、光伏逆變器等。其性能達到67，接觸電阻小于0.5mΩ，拆裝使用方便，能有效的防止系統中由于接觸不良而引起的絕緣老化和電弧起火。

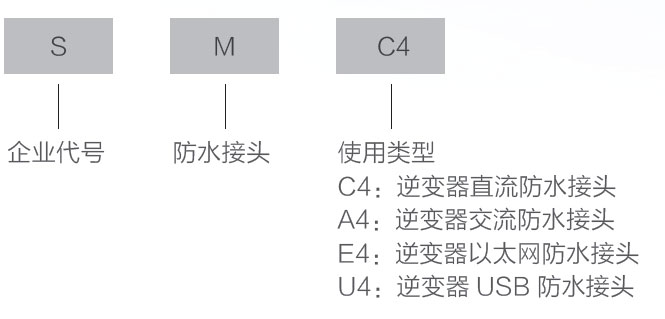

型號及含義

使用環境

● 周圍空氣溫度上限值不超過+105℃，空氣溫度下限值不低于-40℃；
● 使用時最高溫度不能超過+85℃，最低溫度不能低于-40℃；
● 污染等級2。
● 安全等級：Ⅱ
● 防護等級： 67

電氣技術參數

項目	SMC4	SMA4	SME4	SMU4
額定電流	30A(2.5~6.0mm2)	35A	——	1.5
額定電壓	1000V DC	500V AC	——	150V AC
測試電壓			——	≥500V
過電壓類型/污染指數	CATⅢ/2	CATⅢ/2	CATⅢ/2	CATⅢ/2
連接器接觸電阻	0.5mΩ	≤1mΩ	——	≤30mΩ
連接器導體材料	銅，鍍錫銅	銅，鍍錫銅	磷銅鍍鋅	銅合金
連接器絕緣材料	TPE/PA	PA	尼龍	熱塑性塑膠
保護等級	2*/67	67	68	67
阻燃等級	UL94-V0	UL94-V0	UL94-V0	UL94-V0
安全型	II	II	II	II
適配線徑	2.5~6.0mm2	2.5~10.0mm2	7.0mm2	——
插入力/拔出力	≤50N/≥50N	≤50N/≥50N	——	≤35N/10~35N
連接方式	壓接	壓接	插接	焊錫連接
工作溫度范圍	-40~+90℃	-40~+90℃	-40~+90℃	-40~+90℃

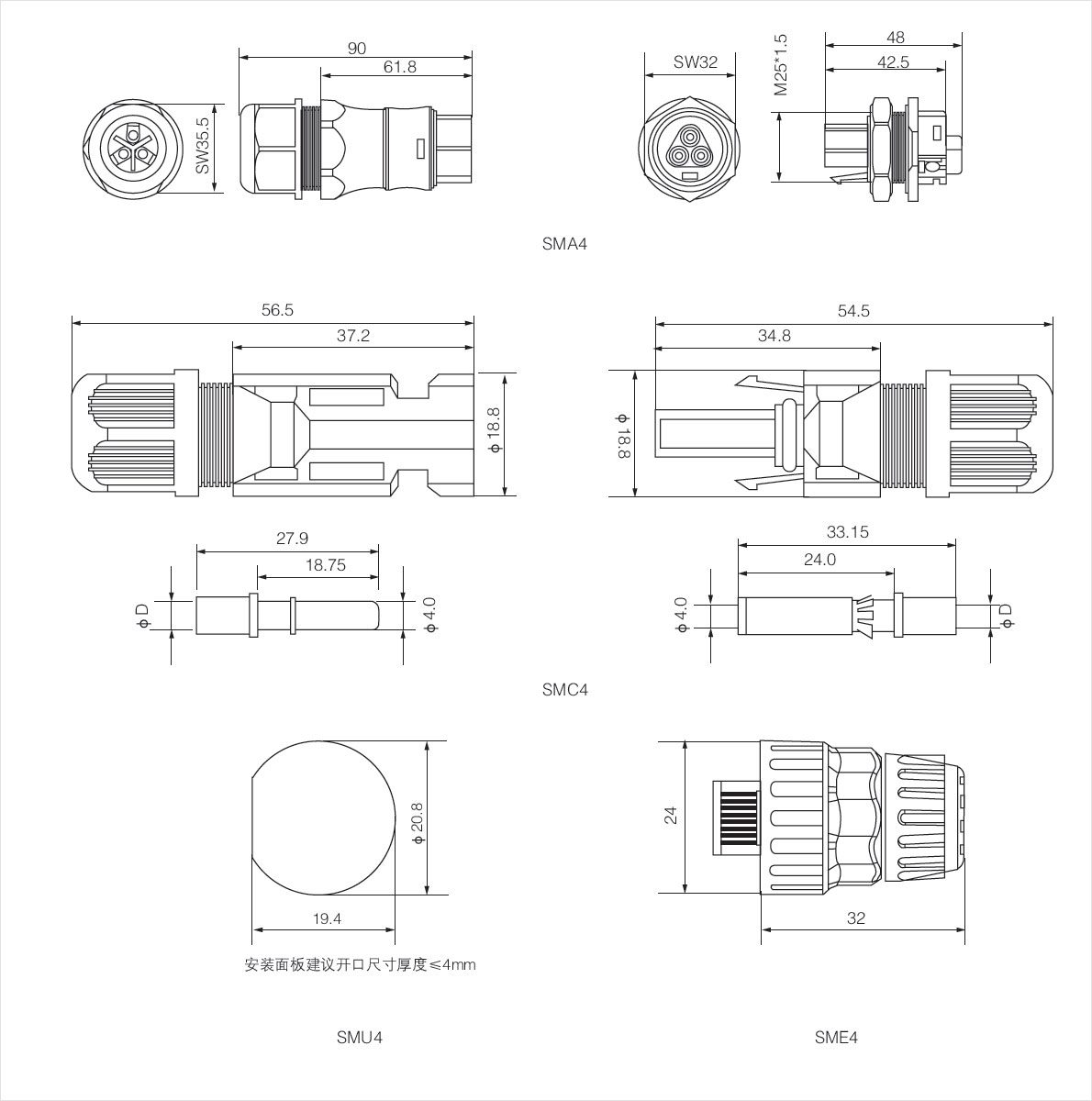

外形尺寸圖
